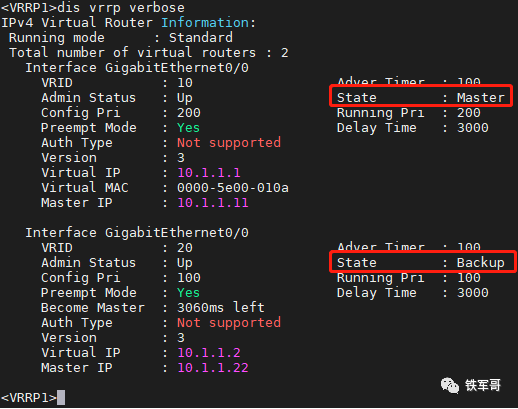

我们平时做实验最常用的就是真机或者是模拟器，可能模拟器会多一些。因为我主要接触的都是一些H3C的产品和技术，所以模拟器用HCL会多一些（听说Win10装不了HCL？不存在的）。为了呈现出相对好一些的视觉效果，我一般会使用MobaXterm工具进行命令操作，所以大家看到的回显一般是这样的：
对于一些常用的字段或者有特殊含义的词语，MobaXterm工具会对显示内容进行着色，提高可读性。
而如果我们使用HCL软件集成的putty工具，显示效果就是这样的：
白茫茫的一篇，可读性稍微差一些。还有就是如果默认输入法为中文，则需要挨个窗口切换为英文输入法，窗口都合并了，还有这样的问题，真不应该。使用MobaXterm就好得多，整个应用程序执行一次中英切换即可。
那怎么实现用MobaXterm连接HCL模拟器呢？请继续往下看。

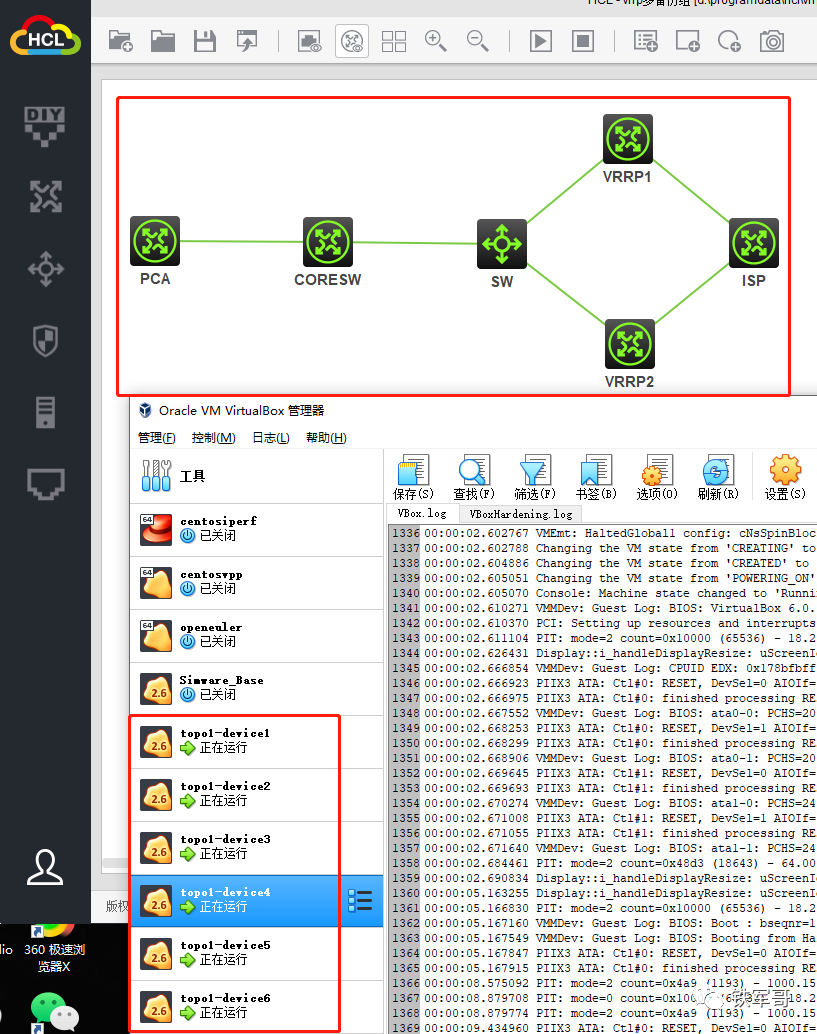

在之前测试HCL模拟设备性能的时候（HCL中虚拟设备的转发性能怎么样？今天我们来测一下、HCL设备性能这么差，能提升吗？怎么提升？），我们介绍了HCL的虚拟化是基于Oracle VM VirtualBox来实现的，比如我们在HCL中运行6台虚拟设备，对应的，就会在VirtualBox中创建6台虚拟机。

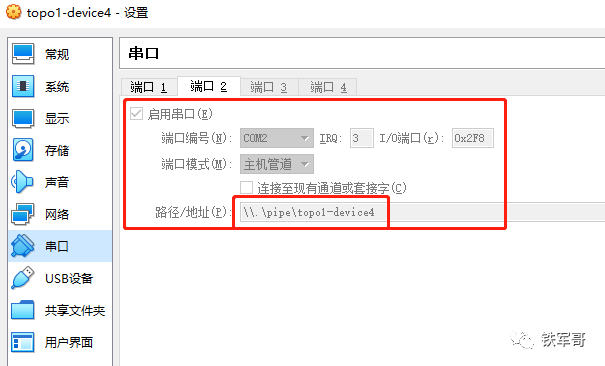

而putty对应的控制台输出页面就是连接到虚拟机的串口的。
在上图中，最有价值的就是“串口”里面的端口路径信息了。如果我们能连接到这个路径，那我们就能使用MobaXterm来访问设备的Console命令行了。

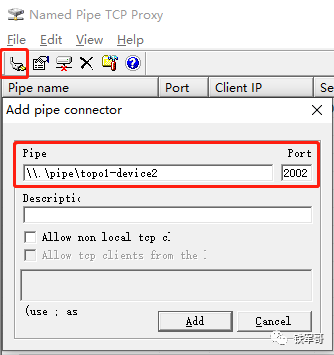

目前最常用的就是使用Named Pipe TCP Proxy这个工具，他可以与VirtualBox配合使用，将虚拟机的终端控制台串口重定向为可以通过IP访问的TCP端口。比如我们在工具中添加一个映射，将设备device2映射到127.0.0.1的TCP端口2002。我们先点击新建连接的图标，然后输入要映射的串口路径和端口信息。
点击“Add”添加之后，即可看到添加的连接信息，当前是Ready状态，尚未连接。

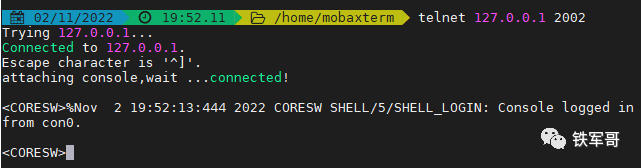

然后我们通过MobaXterm进行连接，只需要Telnet对应端口即可。

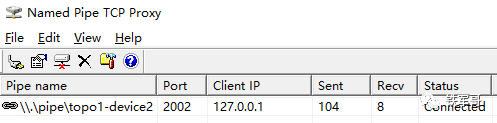

连接完成之后，可以在Named Pipe TCP Proxy工具中查看状态统计信息。
怎么样，效果是不是还不错？
但是，操作稍微麻烦了一点。那我们就搞一个自动化的小脚本来自动添加pipe映射，使用到的工具是autoit，它是一个使用类似BASIC脚本语言的软件，设计用于Windows GUI（图形用户界面）中进行自动化操作。

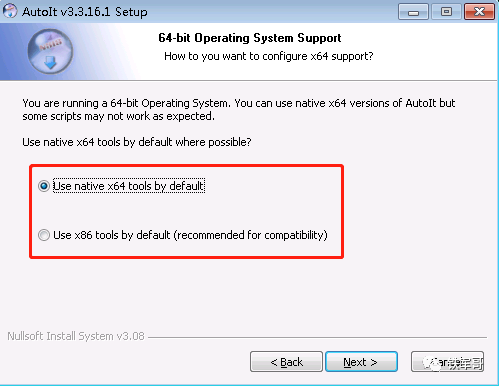

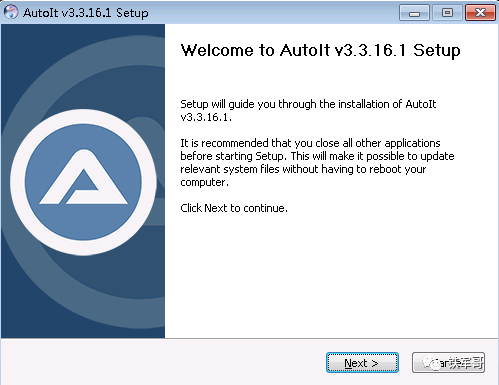

安装过程中需要调整的就是选择86位还是32位操作系统，默认选择是32位系统，我修改为了64位。

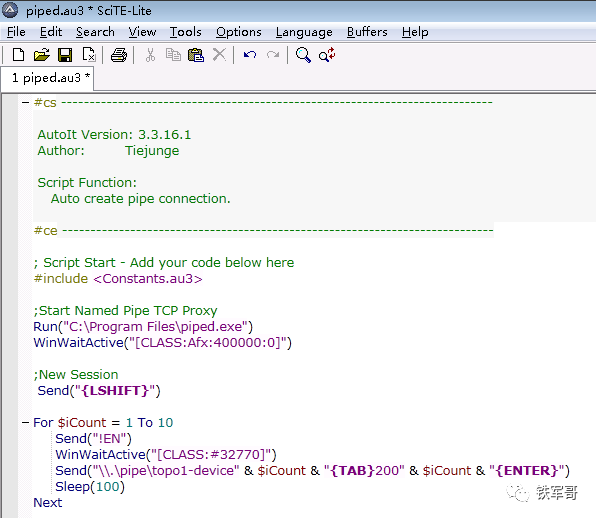

等待安装完成之后，我们把以下命令粘贴进去。这里列举了创建10个TCP连接的场景，如果要增加，把iCount 的取值从10调整为其他数值即可。
#include <Constants.au3>;Start Named Pipe TCP ProxyRun("C:\Program Files\piped.exe")WinWaitActive("[CLASS:Afx:400000:0]");New SessionSend("{LSHIFT}")For $iCount = 1 To 10Send("!EN")WinWaitActive("[CLASS:#32770]")Send("\\.\pipe\topo1-device" & $iCount & "{TAB}200" & $iCount & "{ENTER}")Sleep(100)Next

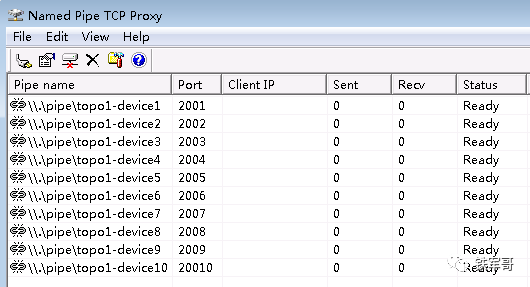

保存配置，可以在当前页面按F5执行脚本，也可以双击文件运行，脚本会自动调起软件，并创建pipe连接。

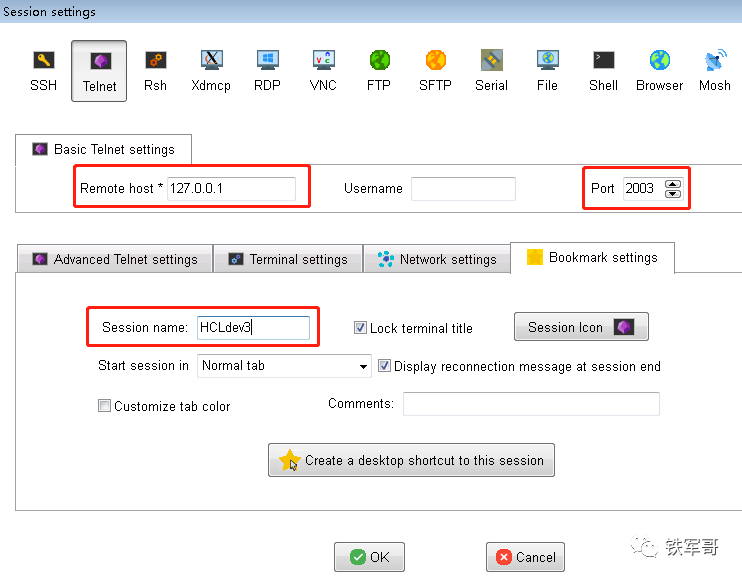

对应的，还可以在MobaXterm上创建快捷会话。

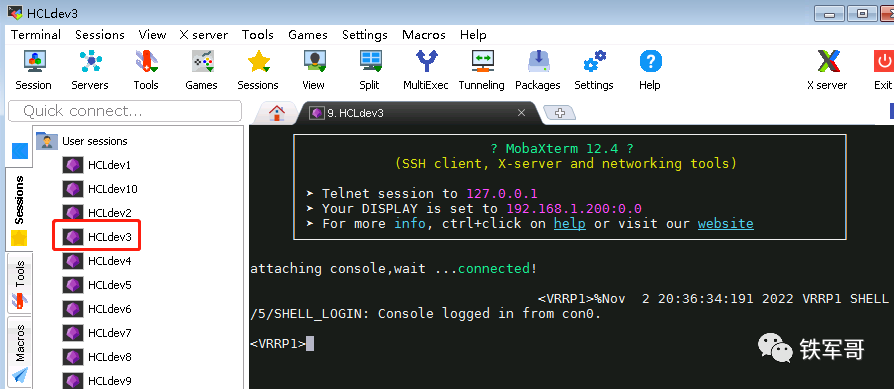

最后，我们就能够通过在MobaXterm中双击会话名称来连接设备了。
总结一下：在正常使用中，先打开HCL创建设备及互联关系，然后运行au3脚本，再打开MobaXterm，双击会话名称进入命令行，齐活。当然，我们甚至可以在脚本最后增加打开MobaXterm的命令，这个事情就交给各位了！
