单片机是嵌入式系统的核心元件，使用单片机的电路要复杂得多，但在更改和添加新功能时，带有单片机的电路更加容易实现，这也正是电器设备使用单片机的原因。那么，在单片机电路的设计中，需要注意的难点有哪些？
一、单片机上拉电阻的选择
大家可以看到，复位电路中电阻R1=10k时RST是高电平 ，而当R1=50时RST为低电平，很明显R1=10k时是错误的，单片机一直处在复位状态时根本无法工作。
出现这样的原因是，由于RST引脚内含三极管，即便在截止状态时也会有少量截止电流，当R取的非常大时，微弱的截止电流通过就产生了高电平。
二、LED串联电阻的计算问题
通常红色贴片LED：电压1.6V-2.4V，电流2-20mA，在2-5mA亮度有所变化，5mA以上亮度基本无变化。
三、端口出现不够用的情况

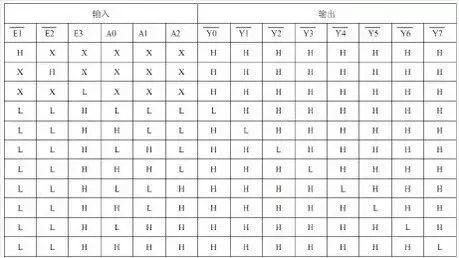

这时可以借助扩展芯片来实现，比如三八译码器74HC138来拓展。
四、滤波电容
滤波电容分为：高频滤波电容、低频滤波电容。
1、高频滤波电容：一般用104容（0.1uF），目的是短路高频分量，保护器件免受高频干扰。普通的IC（集成）器件的电源与地之间都要加，去除高频干扰（空气静电）。
2、低频滤波电容：一般用电解电容（100uF），目的是去除低频纹波，存储一部分能量，稳定电源。大多接在电源接口处，大功率元器件旁边，如：USB借口，步进电机、1602背光显示。耐压值至少高于系统最高电压的2倍。
五、三极管的作用

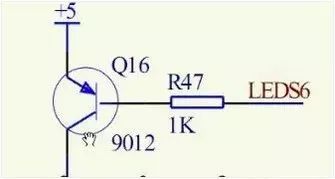

1、开关作用：如下图所示，LEDS6为高电平时截止，为低电平时导通。
限流电阻的计算：集电极电流为I，则基极电流为I/100（这里涉及到放大作用，集电极电流是基极的100倍），PN结电压0.7V，R=(5-0.7)/(I/100)
2、放大作用：集电极电流是基极电流的100倍。
3、电平转换：当基极为高电平时，三极管导通，右侧的导线接地为低电平，当基极为低电平时，三极管截止，输出高电平。
六、数码管的相关问题

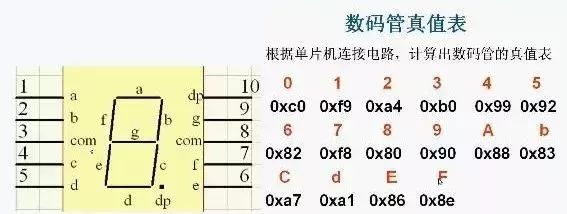

数码管点亮形成的数字由a,b,c,d,e,f,e,dp(小数点）构成，字模及真值表如上图。
七、电流电压驱动问题
由于单片机输出有限，当负载很多的时候需要另外加驱动芯片 ，比如74HC245。
八、上拉电阻
上拉电阻选取原则：
-
从节约功耗及芯片灌电流能力考虑应当足够大；电阻大，电流小；
-
从确保足够的驱动电流考虑应当足够小；电阻小，电流大；
-
对于高速电路，过大的上拉电阻可能会导致边沿变平缓。
综合考虑：上拉电阻常用值在1K到10K之间选取，下拉同理。
上下拉电阻，上拉就是将不确定的信号通过一个电阻嵌位在高电平；下拉同理。
-
电平转换，提高输出电平参数值；
-
OC门必须加上拉电阻才能使用；
-
加大普通IO引脚驱动能力；
-
悬空引脚上下拉抗干扰。
九、晶振和复位电路
1、晶振电路
晶振选择：根据实际系统需求选择，6M，12M，11.0592M，20M等待。
负载电容：对地接2个10到30pF的电容即可，常用20pF。
万用表测晶振：直接用红表笔对晶振引脚，黑表笔接GND，测量电压即可。
2、复位电路
把单片机内部电路设置成为一个确定的状态，所有的寄存器初始化。
51单片机的复位时间大约在2个机械周期左右，具体需要看芯片数据手册。
一般通过复位芯片或者复位电路，具体的阻容参数的计算，通过google查找。
十、按键抖动及消除

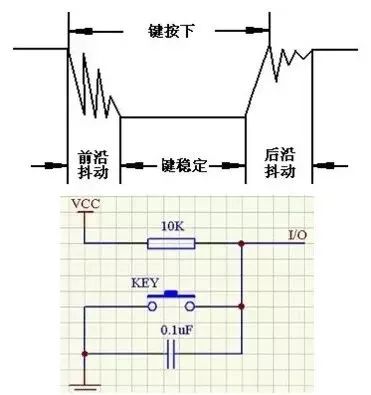

按键也是机械装置，在按下或放开的一瞬间会产生抖动，如下图所示：
消除方法有两种：软件除抖和硬件除抖，其中硬件除抖是应用了电容对高频信号短路的原理。
软件除抖是检测出键闭合后执行一个延时程序，产生5ms～10ms的延时，让前沿抖动消失后再一次检测键的状态，如果仍保持闭合状态电平，则确认为真正有键按下。
