大家好,我是小麦,这次分享一个小技巧,打印带颜色编码的日志,希望对你有所帮助。

log的重要性

在项目开发中,日志可以帮助我们调试和发现产品中潜藏的问题,比如在发生错误的时候,打印相应的日志,定位发生错误的位置,通常我们需要日志满足以下这些功能:

  • 不同的日志级别(TraceWarningInfoErrorfatal);
  • 能够设置日志级别;
  • 基于日志级别的颜色编码;
  • 占用空间小;
  • 可配置,可以完全禁用它;
  • 时间戳;
  • 易于集成;

下面我们介绍一下如何在串口上打印出不同颜色的字符串。

打印彩色的log

在Stack Overflow上有人提出过类似的问题,如何在终端打印出彩色的字符?


这里给出了一个很简单的C程序demo,我测试了一下,确实可以实现;

#include <stdio.h>

#define ANSI_COLOR_RED     "\x1b[31m"
#define ANSI_COLOR_GREEN   "\x1b[32m"
#define ANSI_COLOR_YELLOW  "\x1b[33m"
#define ANSI_COLOR_BLUE    "\x1b[34m"
#define ANSI_COLOR_MAGENTA "\x1b[35m"
#define ANSI_COLOR_CYAN    "\x1b[36m"
#define ANSI_COLOR_RESET   "\x1b[0m"

int main (int argc, char const *argv[]) {

        printf(ANSI_COLOR_RED     "This text is RED!"     ANSI_COLOR_RESET "\r\n");
        printf(ANSI_COLOR_GREEN   "This text is GREEN!"   ANSI_COLOR_RESET "\r\n");
        printf(ANSI_COLOR_YELLOW  "This text is YELLOW!"  ANSI_COLOR_RESET "\r\n");
        printf(ANSI_COLOR_BLUE    "This text is BLUE!"    ANSI_COLOR_RESET "\r\n");
        printf(ANSI_COLOR_MAGENTA "This text is MAGENTA!" ANSI_COLOR_RESET "\r\n");
        printf(ANSI_COLOR_CYAN    "This text is CYAN!"    ANSI_COLOR_RESET "\r\n");

        return 0;
}

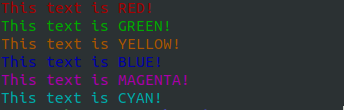

最终编译之后运行得到的结果如下,发现打印的字符颜色发生了变化;

输出结果

ANSI转义序列

ANSI转义序列(ANSI escape sequences)是一种带内信号的转义序列标准,用于控制视频文本终端上的光标位置颜色其他选项。在文本中嵌入确定的字节序列,大部分以ESC转义字符"["字符开始,终端会把这些字节序列解释为相应的指令,而不是普通的字符编码

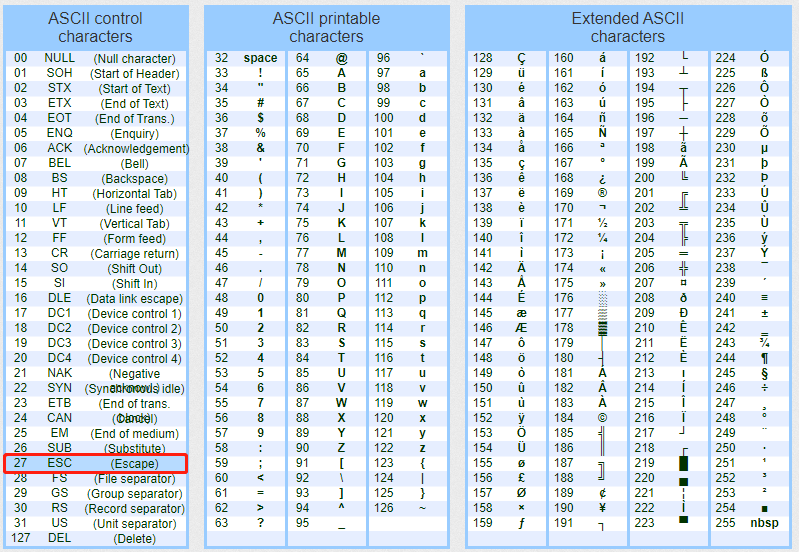

所以这里我们查了一下ascii码表,可以发现ESC的码值是十进制的27,也就是十六进制的0x1b,具体如下所示;

ascii码表

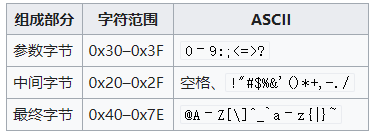

所以转义序列的格式如下;

转自wiki

可以参考文档:https://invisible-island.net/xterm/ctlseqs/ctlseqs.html

所以这里简单举个例子,设置不同的背景色;

#include <stdio.h>

int main(){

        for(int i = 0; i < 256; i++){

                printf("\x1b[48;5;%dm %03d \x1b[0m", i, i);

                if( i % 10 == 0){
                        printf("\r\n");
                }
        }
        return 0;
}

重点是这一句:printf("\x1b[48;5;%dm %03d \x1b[0m", i, i);简单分析一下;

  • 其中\x1b[ 是起始指令,后面的48表示设置背景色,38是前景色;
  • 48后面通常会跟一个;5;,这个是文档中规定的,第一个%d,是设置色号,最后以m结尾;

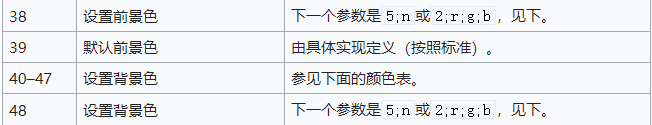

参数设置
  • 第二个%03d是中间需要显示的文本;
  • 最后以\x1b[0m结束;

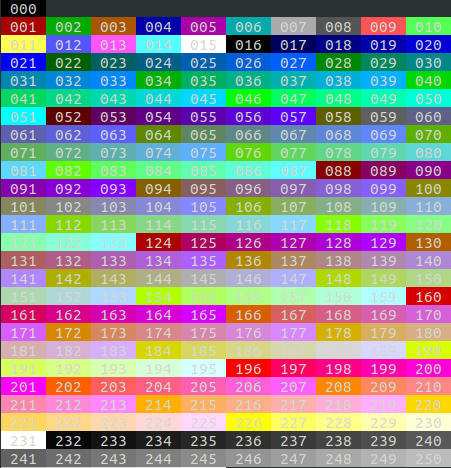

测试系统是Ubuntu 1804,最终的运行结果如下所示;

运行结果

单片机中实现

单片机可以将日志通过串口打印出来,这时候需要显示彩色字符,需要一个前提,就是串口终端软件需要支持解析ANSI转义序列

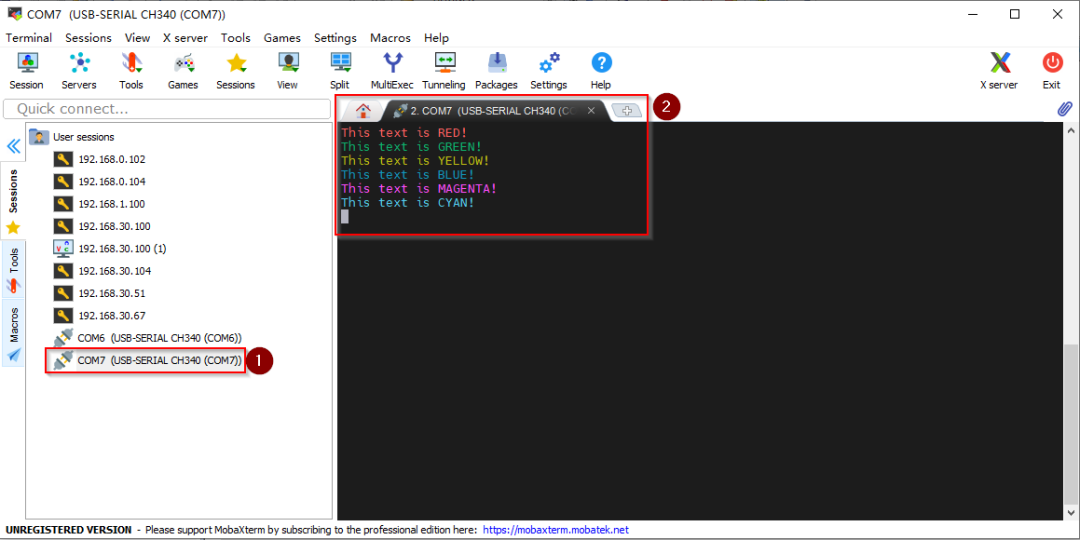

下面我做了简单的实验,通过STM32的串口,发送相应的字符,然后在PC端使用MobaXterm软件打开串口并接收数据;因为这个软件是支持ANSI序列的,所以最终可以显示出不同颜色的字符串。具体如下所示;

moba xterm中的结果

总结

本文介绍了如何打印彩色字符串,其中简单介绍了ANSI转义序列,并且给出了几个小的实验结果,并在单片机上发送字符串到PC上,使用xterm串口终端,可以正常显示设置前景色的字符串,结果符合预期。

作者水平和能力有限,文中难免存在不足之处,请不吝赐教。如果本文对你有所帮助,不妨给个三连。
