避坑指南！手把手带你解读html2canvas的实现原理

2021年9月27日 344点热度 0人点赞 0条评论

导语 | html2canvas在前端通常用于合成海报、生成截图等场景。本文从一次蒙层截图失败对html2canvas的实现原理展开详细探讨，带你完美避坑！

一、问题背景

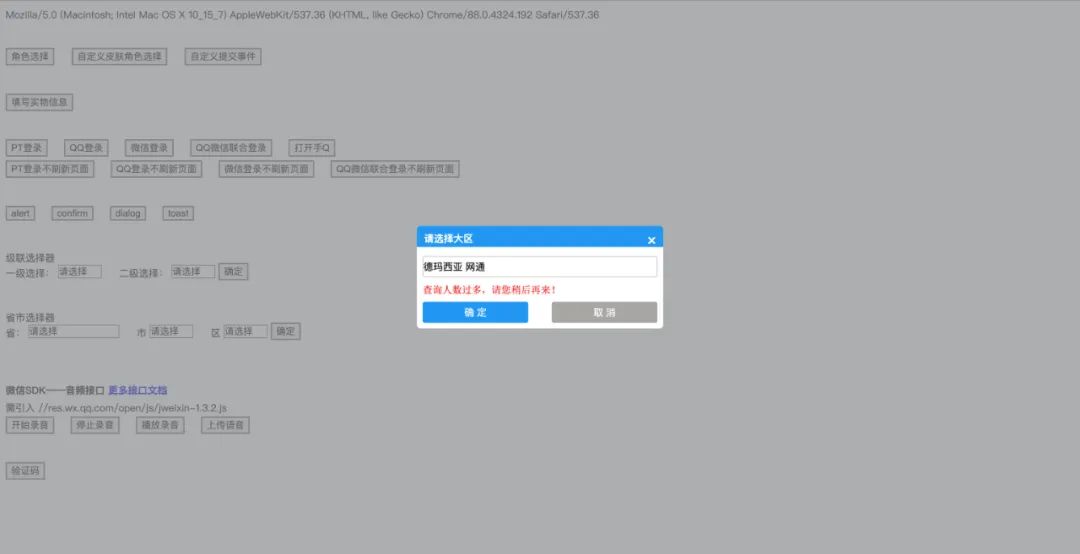

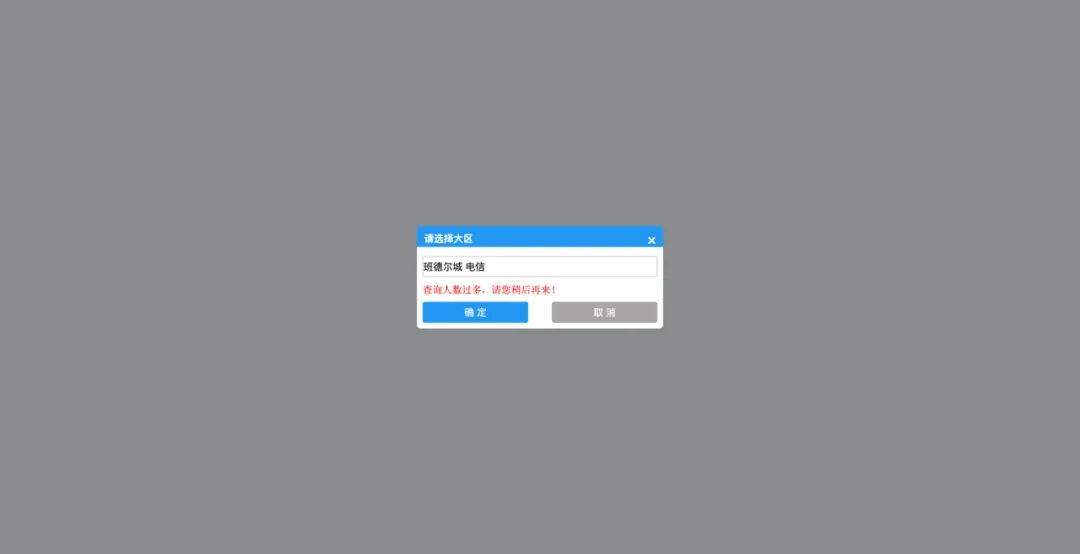

在一个前端项目中，有对当前页面进行截屏并上传的需求。安装了html2canvas的npm包后，实现页面截图时，发现html2canvas将原本有透明度的蒙层截图为了没有透明度的蒙层，如下面两张图所示：

显然这并不能满足前端截屏的需求，于是进行google，终于查到了相关问题。原来html2canvas渲染opacity失败的问题自2015年起就已存在，虽然niklasvh在2020年12月修复了该问题，但是并没有合并入npm包中。所以当使用html2canvas的npm包实现截图时，仍然存在opacity渲染失败的问题。

为了彻底搞明白html2canvas渲染opacity失败的问题，我们先对html2canvas的实现原理进行剖析。

二、html2canvas原理剖析

（一）流程图

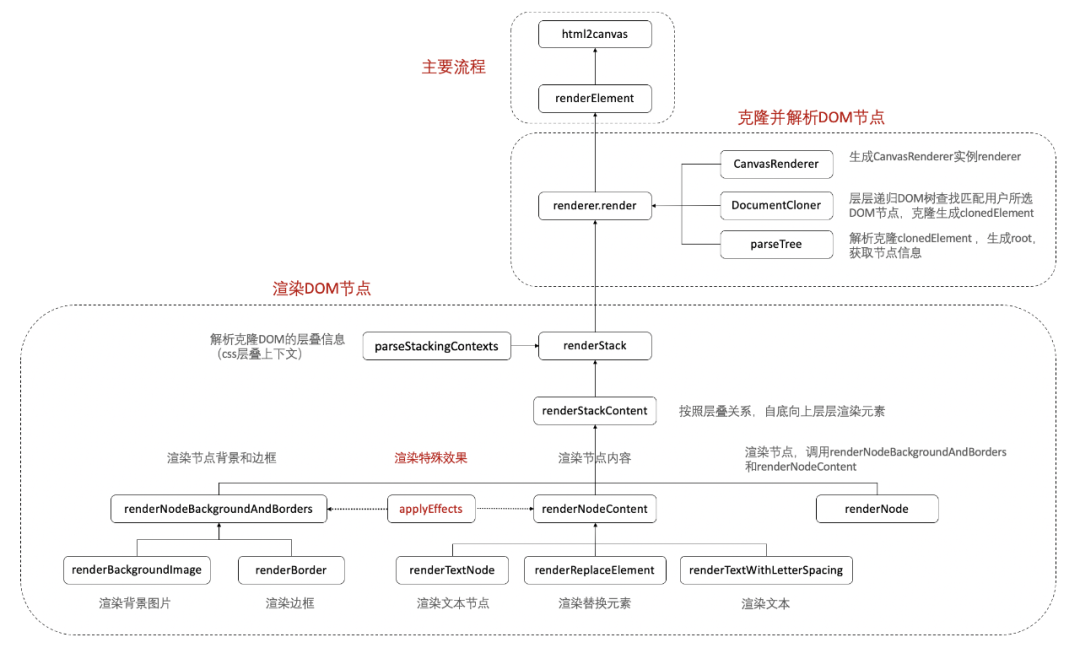

如下图所示，将html2canvas原理图形化，主要分成出口供用户使用的主要流程和两部分核心逻辑：克隆并解析DOM节点、渲染DOM节点。

（二）html2canvas方法

html2canvas是出口方法，主要将用户选择的DOM节点和自定义配置项传递给renderElement方法。简要逻辑代码如下：

const html2canvas = (element: HTMLElement, options: Partial<Options> = {}): Promise<HTMLCanvasElement> => {    return renderElement(element, options);};

renderElement方法，主要把用户自定义配置与默认配置进行合并，生成CanvasRenderer实例，克隆、解析并渲染用户选择的DOM节点。简要逻辑代码如下：

const renderElement = async (element: HTMLElement, opts: Partial<Options>): Promise<HTMLCanvasElement> => {    const renderOptions = {...defaultOptions, ...opts}; // 合并默认配置与用户自定义配置    const renderer = new CanvasRenderer(renderOptions); // 根据渲染配置数据生成CanvasRenderer实例    const documentCloner = new DocumentCloner(element, options);  // 生成DocumentCloner实例    const clonedElement = documentCloner.clonedReferenceElement; // createNewHtml层层递归查找用户选择的DOM元素，并克隆    const root = parseTree(clonedElement); // 解析克隆的DOM元素，获取节点信息    const canvas = await renderer.render(root);  // CanvasRenderer实例将克隆的DOM元素内容渲染到离屏canvas中    return canvas;};

（三）克隆并解析DOM节点

CanvasRenderer是canvas渲染类，后续使用的渲染方法均是该类的方法。在克隆并解析DOM节点部分，主要是将renderOptions传给canvasRenderer实例，调用render方法来绘制canvas。

DocumentCloner是DOM克隆类，主要是生成documentCloner实例，克隆用户所选择的DOM节点。其核心方法cloneNode通过递归整个DOM结构树，匹配查询用户选择的DOM节点并进行克隆，简要逻辑代码如下：

cloneNode(node: Node): Node {    const window = node.ownerDocument.defaultView;    if (window && isElementNode(node) && (isHTMLElementNode(node) || isSVGElementNode(node))) {        const clone = this.createElementClone(node);        if (this.referenceElement === node && isHTMLElementNode(clone)) {            this.clonedReferenceElement = clone;        }        ...        for (let child = node.firstChild; child; child = child.nextSibling) {            if (!isElementNode(child) || (!isScriptElement(child) && !child.hasAttribute(IGNORE_ATTRIBUTE) && (typeof this.options.ignoreElements !== 'function' || !this.options.ignoreElements(child)))) {                if (!this.options.copyStyles || !isElementNode(child) || !isStyleElement(child)) {                    clone.appendChild(this.cloneNode(child));                }            }        } // 层层递归DOM树，查找匹配并克隆用户所选择的DOM节点        ...        return clone;    }    return node.cloneNode(false);} // 输出格式为DOM节点格式

parseTree方法是解析克隆DOM节点，获取节点的相关信息。parseTree层层递归克隆DOM节点，获取DOM节点的位置、宽高、样式等信息，简要逻辑代码如下：

export const parseTree = (element: HTMLElement): ElementContainer => {    const container = createContainer(element);    container.flags |= FLAGS.CREATES_REAL_STACKING_CONTEXT;    parseNodeTree(element, container, container);    return container;};const parseNodeTree = (node: Node, parent: ElementContainer, root: ElementContainer) => {    for (let childNode = node.firstChild, nextNode; childNode; childNode = nextNode) {        nextNode = childNode.nextSibling;        if (isTextNode(childNode) && childNode.data.trim().length > 0) {            parent.textNodes.push(new TextContainer(childNode, parent.styles));        } else if (isElementNode(childNode)) {            const container = createContainer(childNode);            if (container.styles.isVisible()) {                ...                parent.elements.push(container);                if (!isTextareaElement(childNode) && !isSVGElement(childNode) && !isSelectElement(childNode)) {                    parseNodeTree(childNode, container, root);                }            }        }    }// 层层递归克隆DOM节点，解析获取节点信息};

parseTree输出的格式如下：

const ElementContainer = {    bounds: Bounds {left: 8, top: 8, width: 389, height: 313.34375},    elements: [        {            bounds: Bounds {left: 33, top: 33, width: 339, height: 263.34375}            elements: [],            flags: 0,            style: CSSParsedDeclaration {backgroundClip: Array(1), backgroundColor: 4289003775, …},            textNodes: [],        },        ...    ],    flags: 4,    style: styles: CSSParsedDeclaration {backgroundClip: Array(1), backgroundColor: 4278190335, …},    textNodes: [],}// bounds：位置、宽高// elements：子元素// flags：如何渲染的标志// style：样式// textNodes：文本节点

（四）层叠上下文

在探讨html2canvas渲染DOM节点的实现原理之前，先来阐明一下什么是层叠上下文。

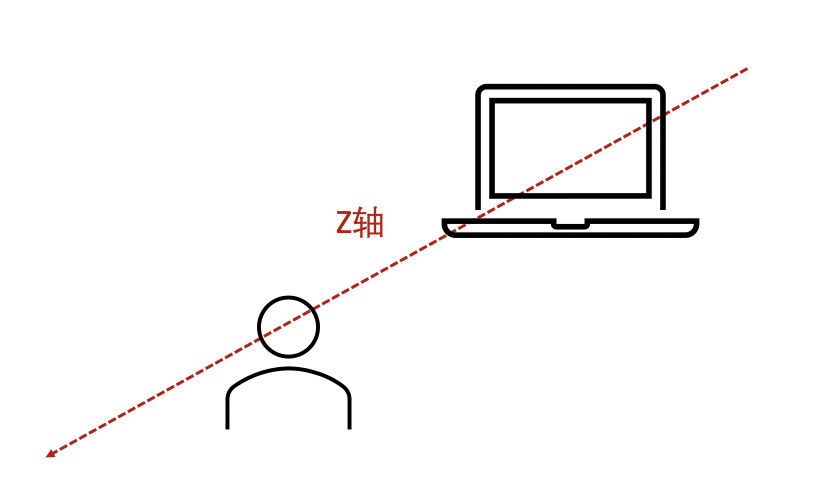

层叠上下文（stacking content），是HTML中的一种三维概念。如果一个节点含有层叠上下文，那么在下图的Z轴中距离用户更近。

当一个节点满足以下条件中的任意一个，则该节点含有层叠上下文。

文档根元素<html>
position为absolute或relative，且z-index不为auto
position为fixed或sticky
flex容器的子元素，且z-index不为auto
grid容器的子元素，且z-index不为auto
opacity小于1
mix-blend-mode不为normal
transform、filter、perspective、clip-path、mask/mask-imag/mask-border不为none
isolation为isolate
-webkit-overflow-scrolling为touch
will-change为任意属性值
contain为layout、paint、strict、content

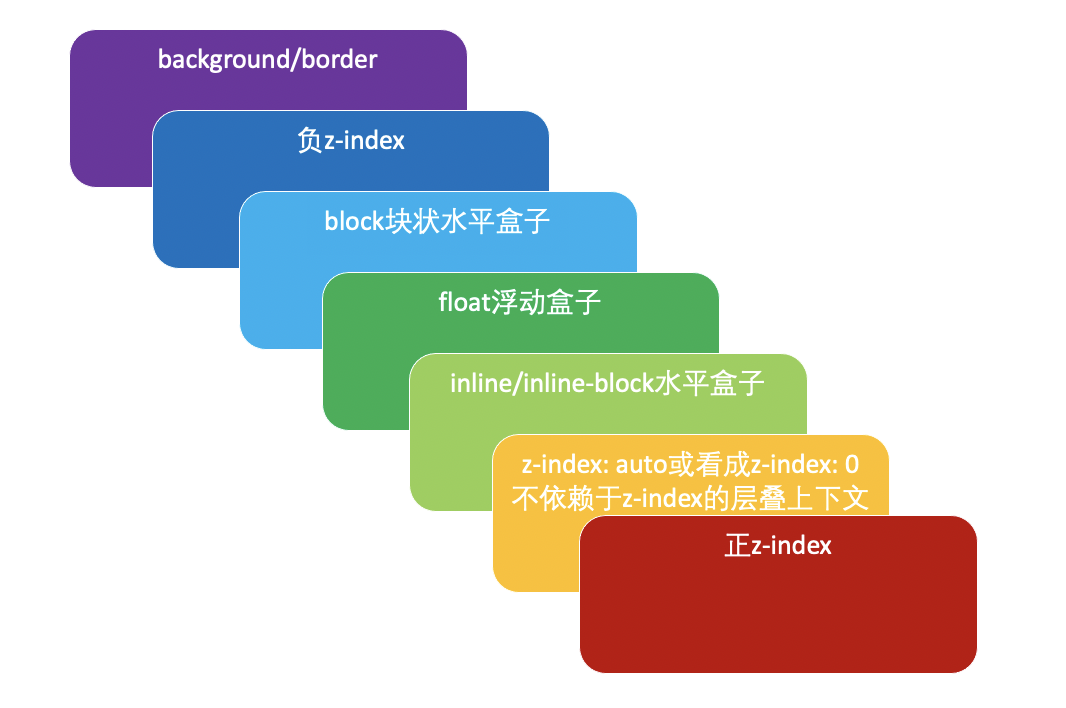

著名的7阶层叠水平对DOM节点进行分层，如下图所示：

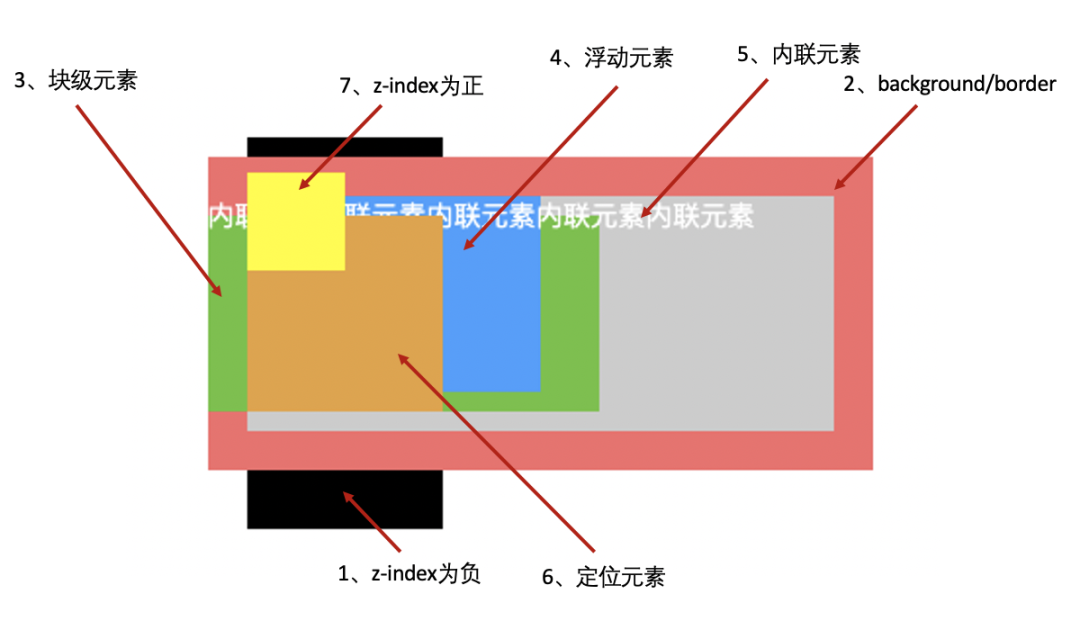

通过以下html结构对7阶层叠水平进行验证时，发现层叠水平为：z-index为负的节点在background/border的下面，与7阶层叠水平有所出入。

<div style="width: 300px; height: 120px;background: #ccc; border: 20px solid #F56C6C">    <span style="color: #fff;margin-left: -20px;">内联元素内联元素内联元素内联元素内联元素</span>    <div style="width: 200px;height: 100px;background: #67C23A; margin-left: -20px; margin-top: -10px;"></div>    <div style="float: left; width: 150px; height: 100px; background: #409EFF; margin-top: -110px;"></div>    <div style="position: relative; background: #E6A23C; width: 100px; height: 100px; margin-top: -100px;"></div>    <div style="position: absolute; z-index: 1; background: yellow; width: 50px; height: 50px; top: 110px;"></div>    <div style="position: absolute; z-index: -1; background: #000; height: 200px; width: 100px; top: 90px"></div></div>

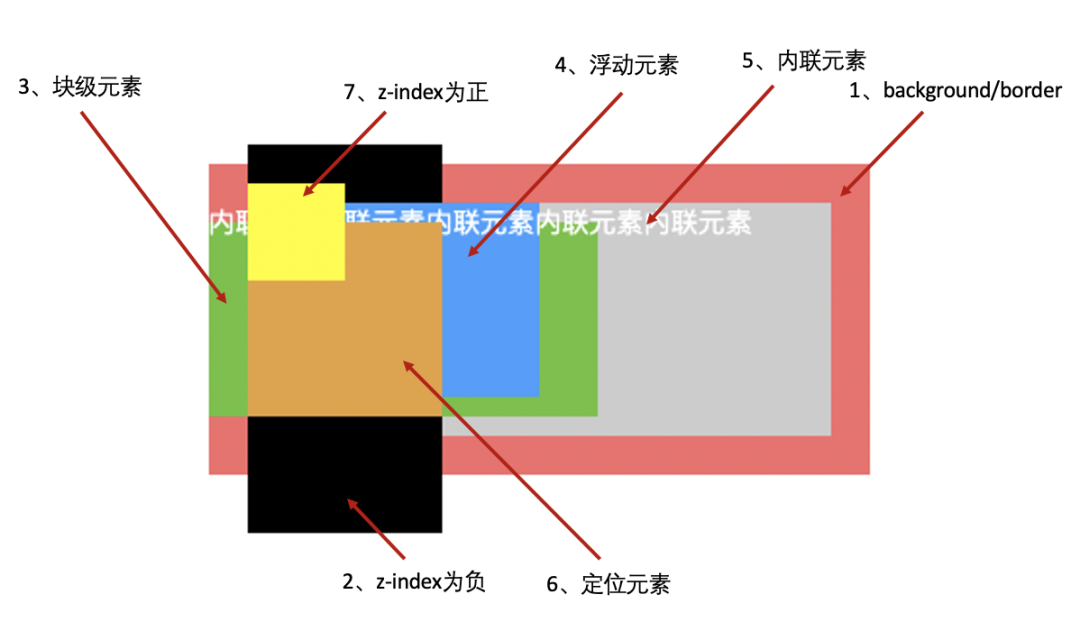

但是，当父元素具有定位和z-index属性时，z-index为负的节点在background/border上面，与7阶层叠水平相印证。

<div style="width: 300px; height: 120px; background: #ccc; border: 20px solid #F56C6C; position: relative; z-index: 0; ">  <span style="color: #fff; margin-left: -20px;">内联元素内联元素内联元素内联元素内联元素</span>  <div style="width: 200px; height: 100px; background: #67C23A; margin-left: -20px; margin-top: -10px;"></div>  <div style="float: left; width: 150px; height: 100px; background: #409EFF; margin-top: -110px;"></div>  <div style="position: relative; width: 100px; height: 100px; background: #E6A23C; margin-top: -100px;"></div>  <div style="position: absolute; width: 50px; height: 50px;  z-index: 1; background: yellow; top: -10px;"></div>  <div style="position: absolute; height: 200px; width: 100px; z-index: -1; background: #000; top: -30px"></div></div>

（五）渲染DOM节点

html2canvas是依据层叠上下文对DOM节点进行渲染。所以，在渲染DOM节点之前，需要先获取DOM节点的层叠上下文。parseStackingContexts方法对克隆的DOM节点进行解析，获取了克隆DOM节点的层叠上下文关系，其输出的格式如下：

const StackingContext = {    element: ElementPaint {container: ElementContainer, effects: Array(0), curves: BoundCurves},    inlineLevel: [],    negativeZIndex: [],    nonInlineLevel: [ElementPaint],    nonPositionedFloats: [],    nonPositionedInlineLevel: [],    positiveZIndex: [],    zeroOrAutoZIndexOrTransformedOrOpacity: [],};// element: parseTree输出的ElementContainer、DOM节点边界信息、特殊渲染效果// inlineLevel：内联元素// negativeZIndex：z-index为负的元素// nonInlineLevel：非内联元素// nonPositionedFloats：未定位的浮动元素// nonPositionedInlineLevel：未定位的内联元素// positiveZIndex：z-index为正的元素// zeroOrAutoZIndexOrTransformedOrOpacity：z-index: auto|0、opacity小于1，transform不为none的元素

然后，renderStack方法调用renderStackContent方法遵循层叠上下文，自底层向上层层渲染DOM节点，简要逻辑代码如下：

async renderStackContent(stack: StackingContext) {    // 1. 第一层background/border.    await this.renderNodeBackgroundAndBorders(stack.element);    // 2. 第二层负z-index.    for (const child of stack.negativeZIndex) {        await this.renderStack(child);    }    // 3. 第三层block块状水平盒子    await this.renderNodeContent(stack.element);
    for (const child of stack.nonInlineLevel) {        await this.renderNode(child);    }    // 4. 第四层float浮动盒子.    for (const child of stack.nonPositionedFloats) {        await this.renderStack(child);    }    // 5. 第五层inline/inline-block水平盒子.    for (const child of stack.nonPositionedInlineLevel) {        await this.renderStack(child);    }    for (const child of stack.inlineLevel) {        await this.renderNode(child);    }    // 6. 第六层z-index: auto 或 z-index: 0, transform: none, opacity < 1    for (const child of stack.zeroOrAutoZIndexOrTransformedOrOpacity) {        await this.renderStack(child);    }    // 7. 第七层正z-index.    for (const child of stack.positiveZIndex) {        await this.renderStack(child);    }}

最后，在方法renderNodeBackgroundAndBorders和方法renderNodeContent内部，调用了方法applyeffects的特殊效果进行渲染。而html2canvas的npm包中，缺少了透明度渲染效果的处理逻辑。这正是文章开头出现的透明蒙层截图失败的根源所在。

三、问题定位与解决

通过对比niklasvh提交的版本记录fix: opacity with overflow hidden #2450，发现新增了一个透明度渲染效果的处理逻辑，简要代码逻辑如下：

export class OpacityEffect implements IElementEffect {    readonly type: EffectType = EffectType.OPACITY;    readonly target: number = EffectTarget.BACKGROUND_BORDERS | EffectTarget.CONTENT;    readonly opacity: number;
    constructor(opacity: number) {        this.opacity = opacity;    }}export const isOpacityEffect = (effect: IElementEffect): effect is OpacityEffect => effect.type === EffectType.OPACITY;

在parseStackingContexts解析DOM节点层叠上下文，输出StackingContext时，在element的ElementContainer中新增了记录节点透明度的逻辑，简要代码逻辑如下：

if (element.styles.opacity < 1) {    this.effects.push(new OpacityEffect(element.styles.opacity));}

最后在applyEffects方法中，对DOM节点的透明度进行渲染，简要代码逻辑如下：

if (isOpacityEffect(effect)) {    this.ctx.globalAlpha = effect.opacity;}

至此，将上述逻辑融合进html2canvas的npm包后，可解决透明蒙层截图失败的问题。

参考资料
1.深入理解CSS中的层叠上下文和层叠顺序

2.css的层叠上下文

3.html2canvas实现浏览器截图的原理（包含源码分析的通用方法）

作者简介

刘孟

腾讯前端开发工程师

刘孟，腾讯前端开发工程师，毕业于上海大学。目前负责腾讯优联项目的前端开发工作，有丰富的系统平台及游戏营销活动前端开发经验。
