下面是插件的介绍
本人前期做过一段时间的征地拆迁及地形地籍的野外调绘工作，根据工作的需要写了一个小插件，今天分享给大家。插件有两种启动方式，第一种是输入键入YB命令启动插件的工作界面，第二种则是双击右键启动。
由于插件的根据CASS9.1进行开发的，有部分功能在CASS7.0上是无法使用的

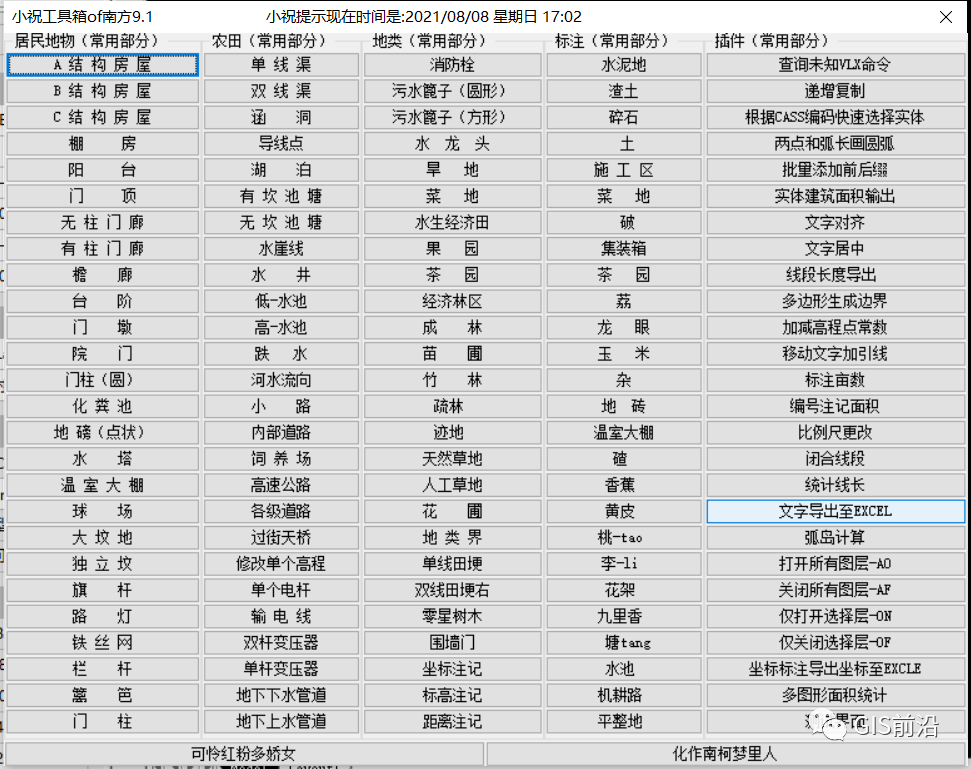

插件的前一列的居民地中常见的地物，点击就可以快速绘制地物，排列对于软件不是很熟悉的朋友很是友好，方便使用。
第二第三列也是地物绘制的部分，主要是常见的野外地物等，第四列则是标记类，点击一下放置在需要放置的地方即可。

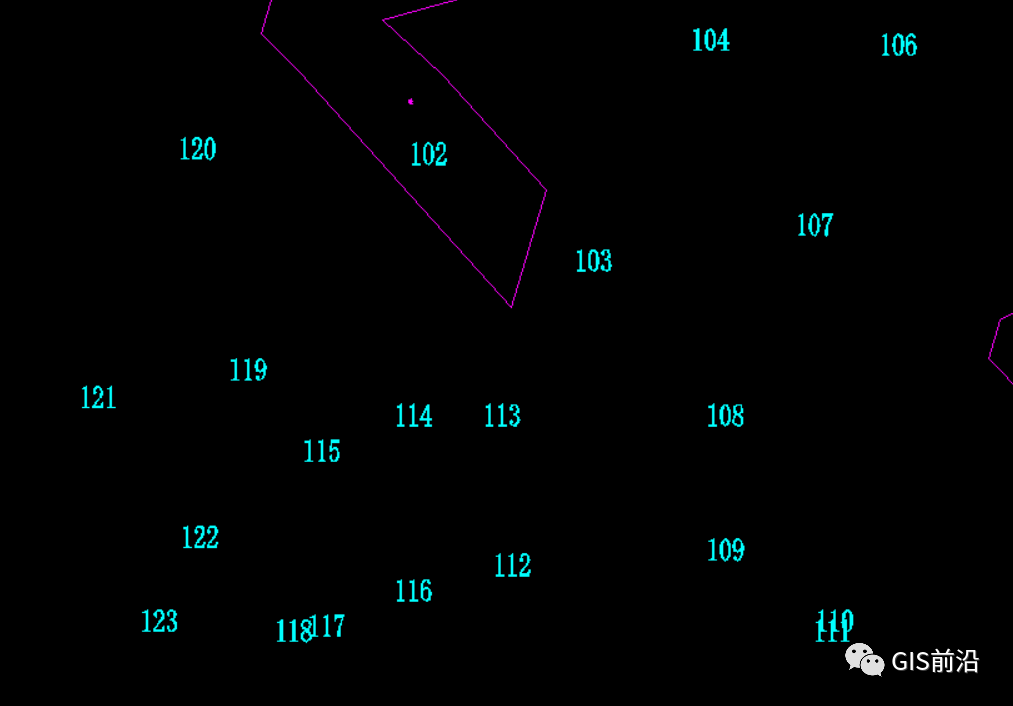

第五列则是编写及收集的插件汇总部分递增复制则是在进行房屋编号时使用，如图所示：
根据南方CASS编码快速选择实体：可理解为批量选择某一实体，100个房屋中选择阳台则可以使用此插件
两点和弧长画圆弧：根据已知两点及弧长画出圆弧，房产测量中经常使用
批量添加前后缀：偶尔用到一下，例如添加征地区名称等

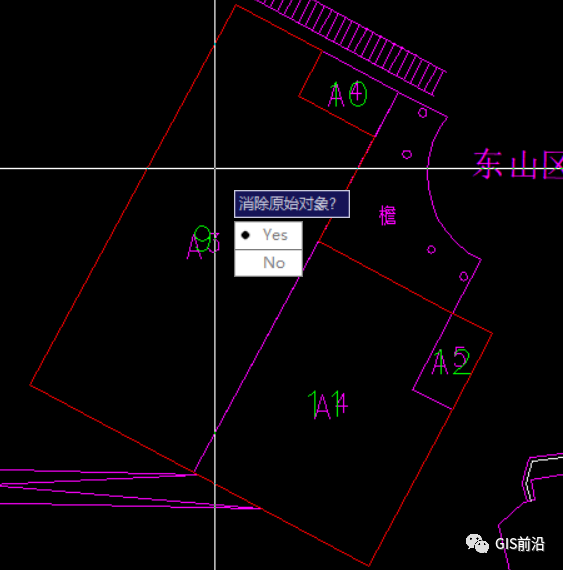

实体面积输出：针对房屋，只能输出实体房屋，不输出阳台飘楼等，并且对每个房屋进行编号
文字对齐这是出图时需要使用到，文字居中同理。

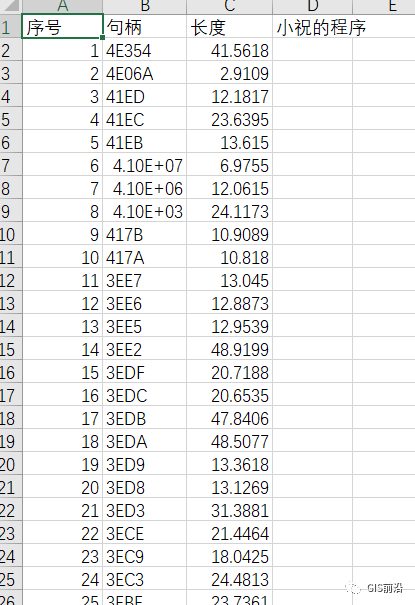

线段长度的导出这是在精度检查时经常使用到，导出文档为CSV格式
多边形生产边界：几个区域形成一个大的区域
加减高程常数：高程系之间转换时使用，格式为+**或-**，以米为度量单位

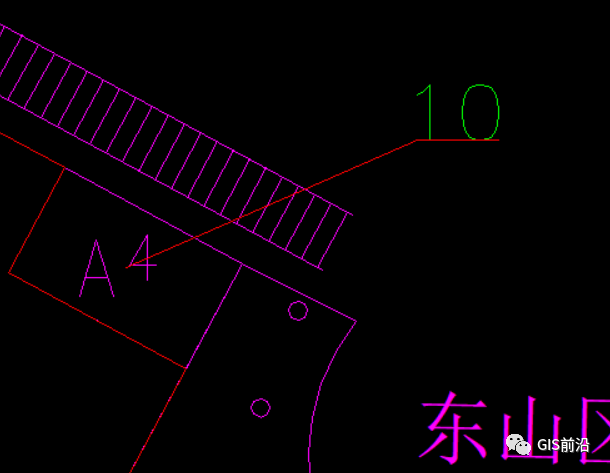

移动文字加引线，移动文字后，在原坐标点和现坐标点生成一条引线注记
标记亩数：选择一个闭合图形将其面积换算为亩并且标注出来

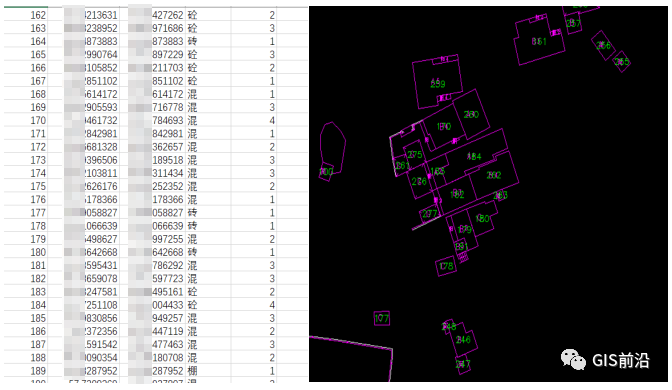

编号注记面积：可选择多个图形，标注面积及周长，并打开一个EXCLE文档保留所选的内容比例尺更改，更改绘图比例尺
闭合线段：将选择线段闭合为封闭多段线，形成二维面
统计线长：选择的线段统计出一个总长度
文字导出至EXLCE：将选中的文字导出至EXCLE，又左上开始

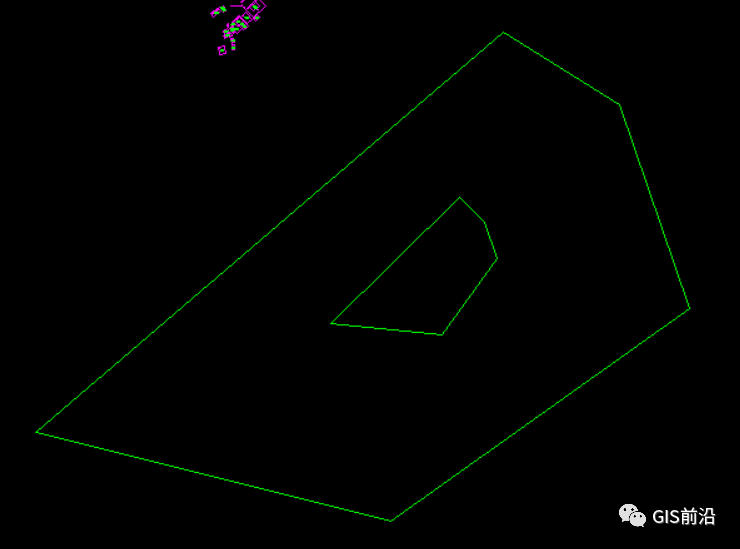

弧岛计算：计算大图形扣除小图形后的面积
剩余功能则如名字示意一般，有兴趣的可自己下载体验一番。
