企鹅电竞Web P2P实践

前言：本文是基于SwarmCloud创始人在2018腾讯Live开发者大会上的演讲整理而成。

PART ONE

我们知道，Adobe宣布2020年将停止Flash的更新。实际上，Flash本身就存在很多问题，比如一些安全漏洞以及性能问题。H5相比Flash的话，首先是浏览器原生支持的，不需要安装任何插件，而且它速度更快、更节能、而且更加的安全。

现在直播平台的带宽成本还是很高昂的。据统计，各大直播平台一个月的带宽成本达到了每100万人3000万元，某头部直播平台，一个月的带宽成本能达到了3亿元。

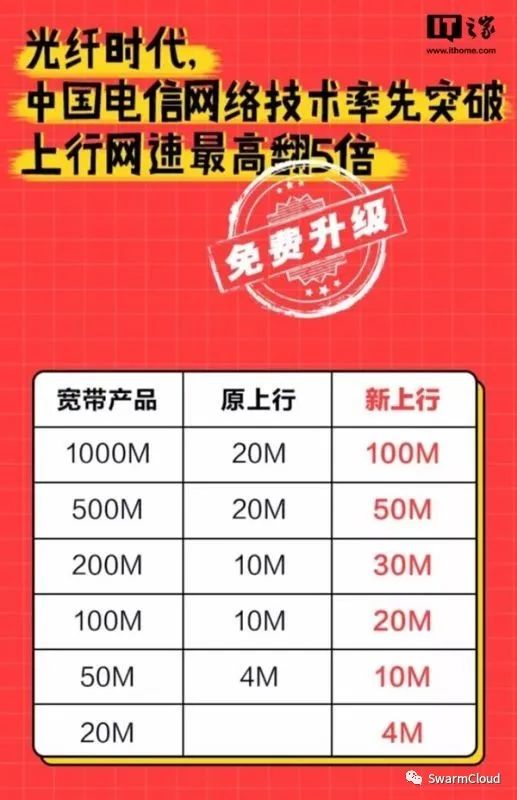

还有一个背景就是，目前运营商已经逐渐放开上行带宽，下面是网上找到的一张图片，以前都是上下行带宽不对等的，现在慢慢的，上下行带宽放开了，而上行带宽有利于我们来做P2P的。

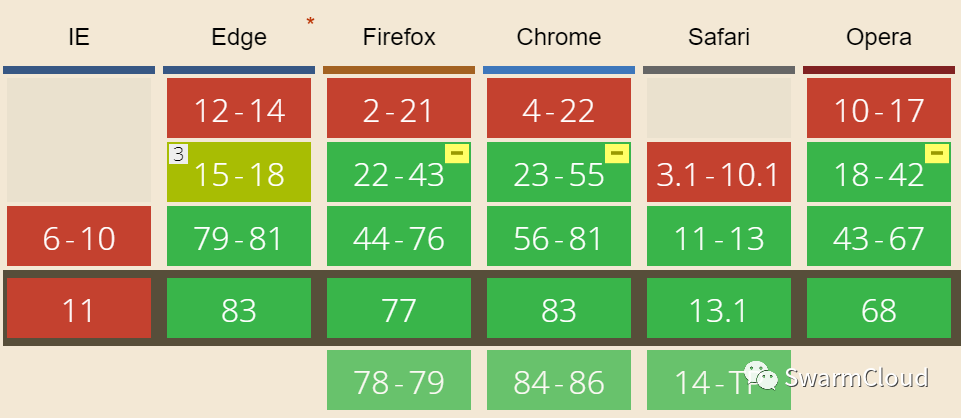

还有一个原因是WebRTC目前已经得到了很多主流浏览器的支持，包括Chrome, Firefox,Edge和Sarafi等，国产基于Chromium内核的浏览器也大部分支持。

目前1.0标准也出来了，创造了很好的条件。

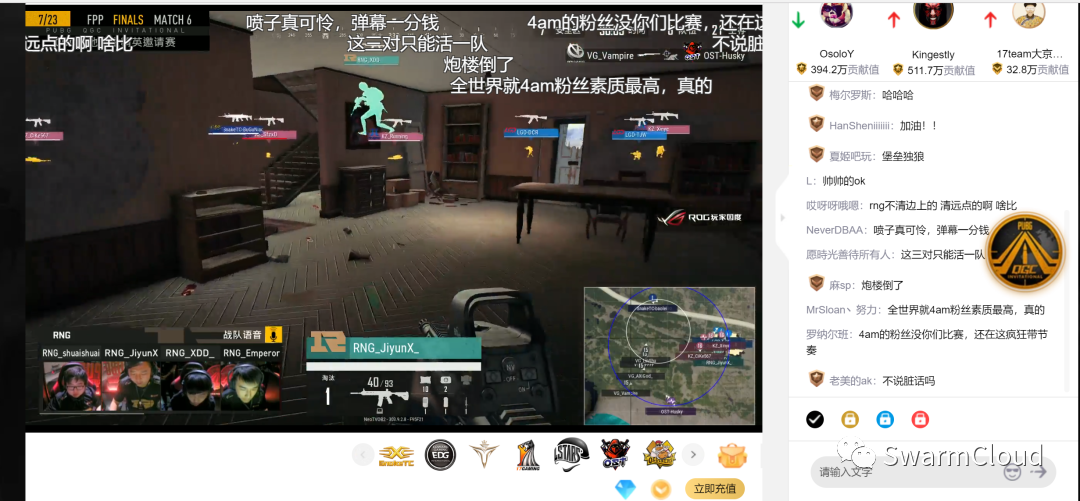

刚刚说的是一些大趋势方面的，与自身业务相关的，比如以前王者荣耀流行的时候，当吃鸡游戏越来越流行的时候，因为大屏幕看直播的体验更好，还有一部分比例流回PC端。

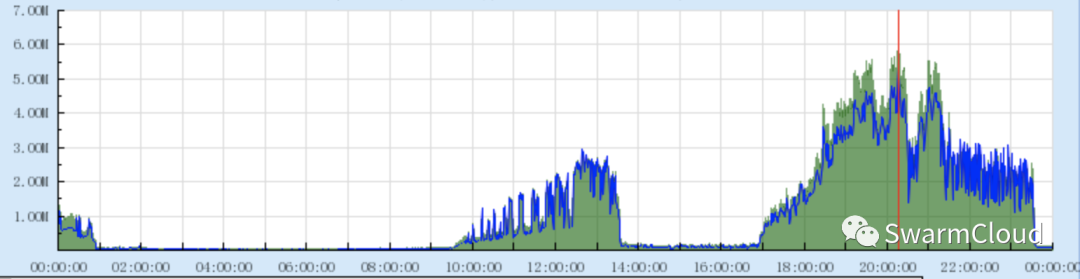

我们知道这种电竞直播是具有潮汐现象的。平时工作时间可能没什么人看，而到了晚上主播直播开播了，带宽就上来了。这个时候看直播的人会一下子很多，而P2P技术是可以有效削低峰值带宽的。

企鹅电竞目前，移动端已经接入P2P技术，但Web端才刚刚开始，也算是填补这方面的一些空白吧。

PART TWO

接下来介绍一下我们的技术选型。首先是底层的传输技术，在Web端肯定不用说，做P2P肯定是要用WebRTC的。关于WebRTC的原理还有API使用方法，这里就不做介绍了，相信大家在其他地方已经了解过了。这里简单介绍一下它的几个特点吧。

首先，它是可以实现音视频流或者是其他任意数据的点对点传输，这里要强调的是其他任意的二进制数据。

第二，它不需要安装插件，也就是说，用户在接入P2P的过程中他是完全无感知的。

第三，它是使用STUN来协助P2P打洞的，所以会用到信令服务器，这个待会会详细介绍。一般情况下，在打洞失败的情况下，会用TURN服务器来中转，但是TURN服务器其实也是要有部署成本的，所以这里采用在P2P和CDN间切换的策略来规避TURN服务器的使用。

最后，JS API相对简单，但是对新手来说还是有点复杂，所以大家也可以用开源的第三方封装好的。我们做P2P主要是用到了WebRTC里面的一个叫做RTCDataChannel的一个API。据谷歌官方的介绍，API有几个特点。首先，它的API和WebSokets是很像的。其次，它具有低延迟的特点，而且它可以在有序传输和无序传输之间切换，就有点类似于TCP和UDP这种区别。其次，它也是安全的，类似HTTPS。

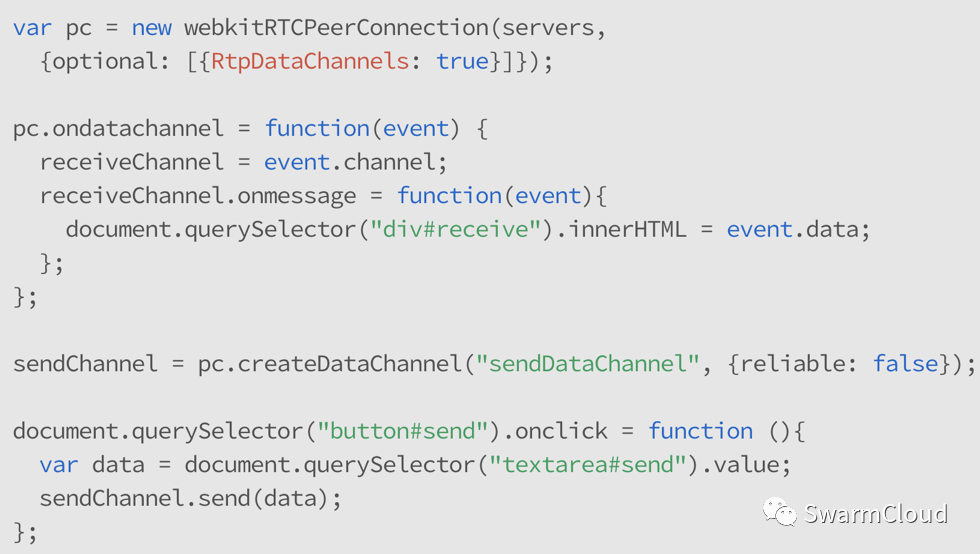

这是它API使用的一个示例，这里大家可以看到它也是用onmessage来接收数据,用send来发送数据，跟websocket很像。

在createDataChannel 的时候可以传入一个reliable字段来决定是有序还是无序传输的，默认是有序的。

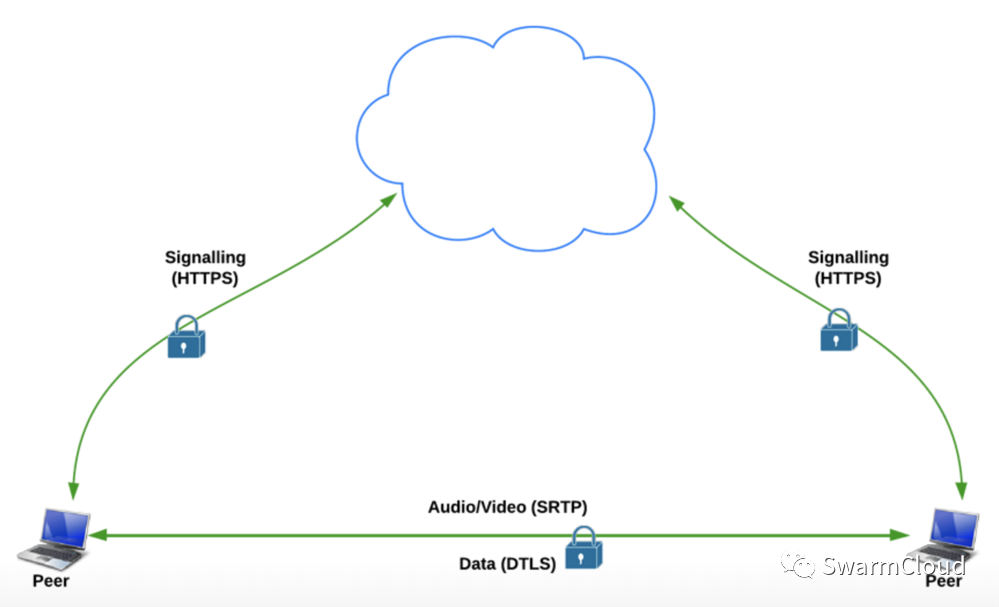

然后为什么说它是安全的？主要从两个方面来看，第一方面是从信令来看，它这里写的是HTTPS，实际上我们是用Websoket来做信令传输的，也是用WSS来加密的，它的数据通道是基于DTLS的。

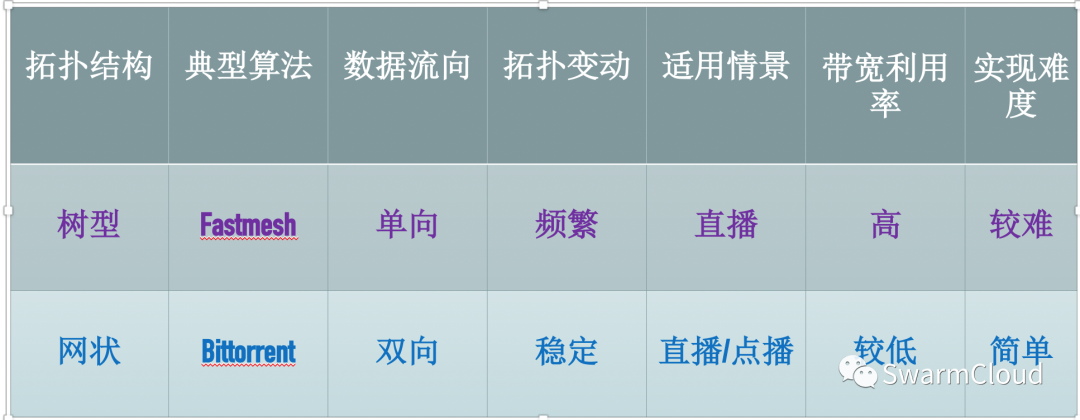

然后选完了P2P的底层传输技术，我们还要选择一种P2P的算法，或者说拓扑结构。比较典型的是树型的拓扑结构，还有网状的拓扑结构。树型比较具有代表性的是叫做Fastmesh算法。

Fastmesh算法是基于树型拓扑结构，顾名思义，它的数据是单向流动的，从根节点一直流到叶子节点。树型有一个特点就是当你加入或离开的时候，会造成拓扑节点的频繁变动。此外，还要讲一下Fastmesh的两个优势。

第一，它是分为多个子流的，它从多个父节点获得数据，这样粒度更小，更有利于充分利用上行带宽。

第二，它有个爬树的流程，如果子节点的上行带宽比父节点或者祖父节点更高的话，它会有个爬树流程，从而让子节点可以爬到更顶层来覆其他的节点。这种树型它只适用于直播，像刚刚所说的，它的带宽利用率比较高，但是它需要在P2P的过程中测量上行带宽，而且它的实现是比较复杂的。

然后网状的比较典型的是BT算法，它的数据流向是双向的。而且由于是网状的，它的拓扑结构变动相对来说是比较不频繁，比较稳定的。

它稍加修改，可以同时适用于直播或者点播。它相对于Fastmesh来说，带宽利用率比较低，但是它的实现相对比较简单。

综合考虑到Web P2P的特点，还有业务方面的一些特点，最后我们选择了网状这种拓扑结构。其他直播平台和企鹅电竞一样，同时有直播和点播这两种业务需求，而不止有直播。

其次，我们知道PC端和移动端，你把它的应用关了，它可能在后台还跑着，所以节点实际上是没有离开的。但是Web端，你把网页关了，这个脚本就没了就什么都没有了，所以它节点的加入和离开是非常频繁的，所以不适合用树型的拓扑结构。所以最终是选择了这种仿BT的算法。

那目前有没有开源项目给我们参考呢？还真是有的，叫做Webtorrent这种开源项目，它也是基于WebRTC还有BT算法的。它算是比较经典的一个项目了，在Github上有大概2万多个Star。

它可以同时运行浏览器和node.js环境。但是它这个项目有几个缺点。

第一个是它的框架比较重，它其实是比较老的项目，很久之前做的，扩展性不强。第二，它采用的是MP4的协议的，不支持直播。最后，它最致命的弱点，它是纯P2P传输的。

我们知道网络的环境很复杂的，这种采用纯P2P来做直播和点播都是不现实的，还要有一个CDN，可以给你及时回源的余地，所以它的实际工程应用价值不太大，但是它也为我们提供了很有价值的启发，可以说我们是站在巨人的肩膀上。

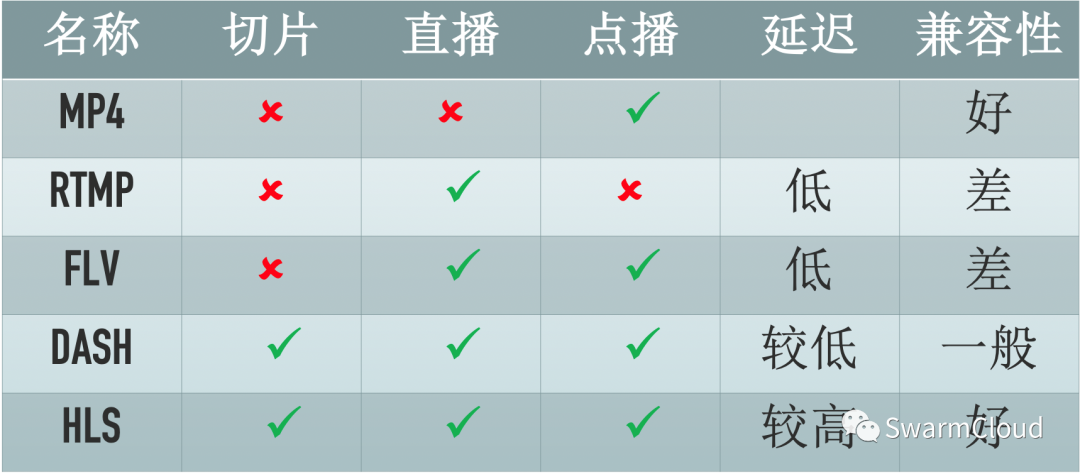

选完了P2P算法之后，我们还要选择一种流媒体协议。目前比较主流的大概就是这几种，MP4,RTMP,FLV,DASH,HLS。

首先RTMP,FLV流式传输的肯定不适合用来做P2P，我们要选择一种切片的协议，而MP4只适用于点播，所以就可以把前三种给淘汰掉了，最后就剩下DASH和HLS。这两种算法都同时适合直播和点播，但是DASH兼容性比较一般，HLS同时可以兼容安卓，iOS平台，而且通过一个框架Electron在PC端也是可以兼容的，这是一方面。

另一方面，HLS在国内还有国外相对DASH来说会用的比较多，而且企鹅电竞用的是HLS，所以最终我们选择的是HLS这种流媒体协议。如果采用了HLS协议，就不得不提hls.js。

这个开源项目的架构比较优秀，而且我们可以替换loader为自己的模块(loader是hook网络请求的模块，是实现P2P传输的关键)。

接下来介绍一下我们实践的细节，首先说一下我们插件的一些设计原则。

第一，这个插件是同时适用于直播和点播的，但这里的直播指的是延迟较高的直播，不是指互动直播，互动直播对延迟要求很严格。像电竞直播，赛事直播，对延迟的容忍率较高，一般可以有半分钟到一分钟延迟。

第二，作为hls.js的插件，我们是不改变它的源码的，其本身也一直在更新中。

第三，要求集成简单，可以在现有的项目中快速集成，这也是从产品角度考虑，要接入一个P2P重写的项目播放器是不现实的。还有就是考虑到用户特定的使用环境，做成高可配置化的，让用户自行根据自己的使用环境来配置参数。

我们插件还可以通过有效的调度策略在P2P和CDN之间无缝切换，在保证用户的播放体验的前提下最大化P2P率，这也是我们一直优化的目标。

最后，后台可以通过IP调度提高P2P连接的成功率和稳定性。这是总体的设计原则。

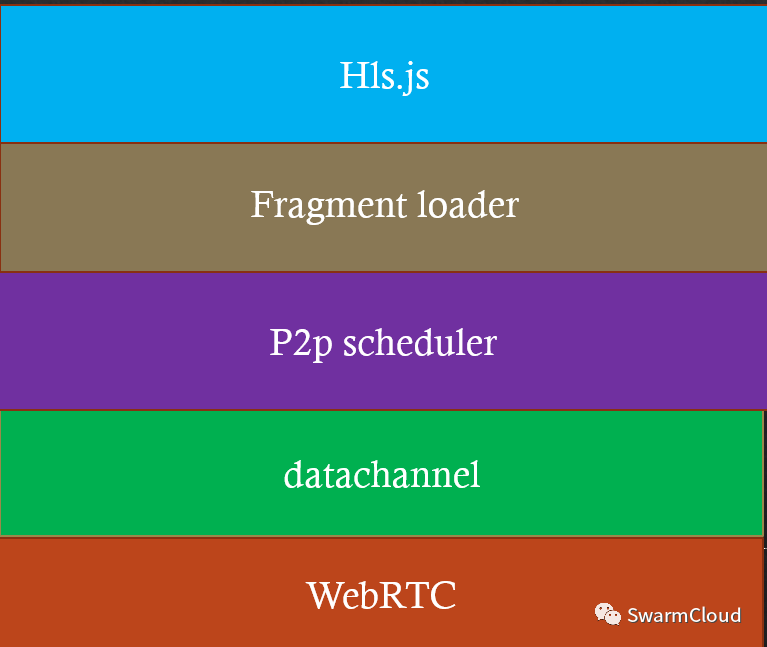

然后来看一下我们的分层模型。

最底层是WebRTC，是原生的，当然我们要对它进行封装，这个封装就是第二层，datachannel这个模块。在应用层还要实现一些私有协议。还有传输对上层来说是透明的，这些都是由datachannel来负责的。然后第三层是P2P scheduler这个模块，它是负责P2P的调度的。我们一个节点它是可能同时连接多个节点的，那我们怎么来对这些节点打分、排序、淘汰，从哪些节点来获取数据，这都是由P2P scheduler这个模块来负责。然后它的上一层是Fragment Loader，这个其实就是HLS.js暴露的一个loader。这个loader也要实现一个调度，就是在P2P和CDN之间来进行一个无缝的切换。当你从P2P没有办法获得及时数据的，能够及时切到CDN，从而保证用户播放的流畅。然后最顶层就是HLS.js了，它请求数据，我们负责把数据喂给它。它怎么播放的，怎么封装解码，都是它自己负责，我们只要负责喂给它数据就好。

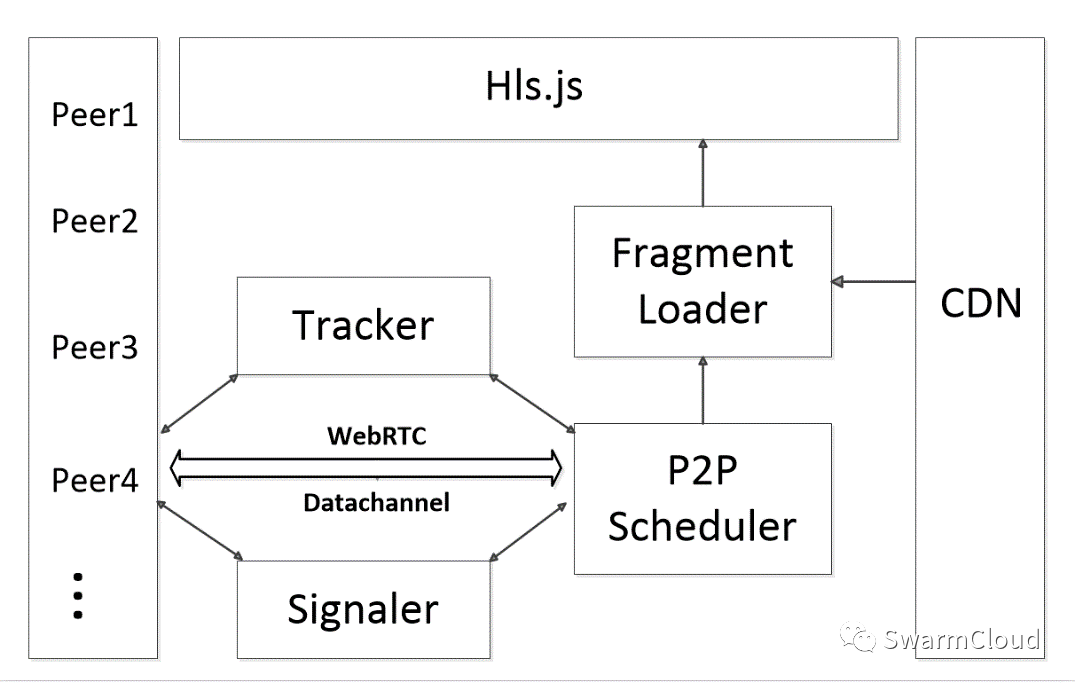

这是整体的架构，左边是Peer1、Peer2、Peer3、Peer4，这些代表一个个Peer，然后右边是代表CDN。

首先，在初始化之后，P2P scheduler它会首先向Tracker服务器来请求节点，Tracker服务器来做一层调度之后，把适合节点返回给它。它就会通过信令服务器来尝试和这些节点建立P2P连接，成功建立P2P连接之后呢，它们之间就可以开始进行数据的共享了，请求到数据之后，就会返还给Fragment Loader，Fragment loader就会在CDN和P2P之间做一个调度，获取到数据之后就会给HLS.js。

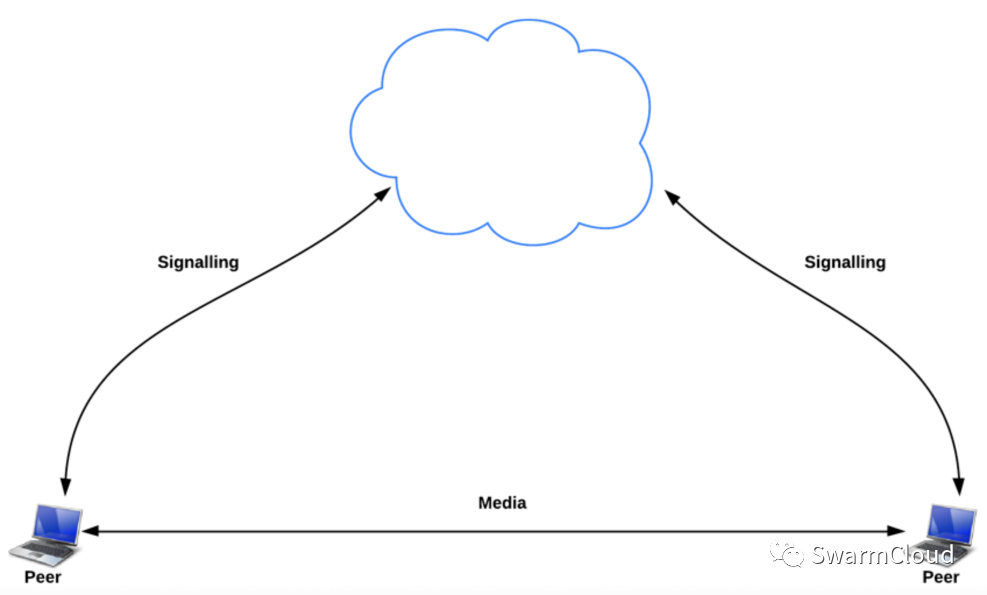

接下来我们对各个模块来进行介绍。首先是信令服务器，信令服务器，顾名思义，就是用来给两个对等节点交换信令的，因为它们之间需要交换公网IP和端口才能进行P2P连接。在理想情况下，两个节点都是位于公网中的，那很容易就建立P2P连接了。

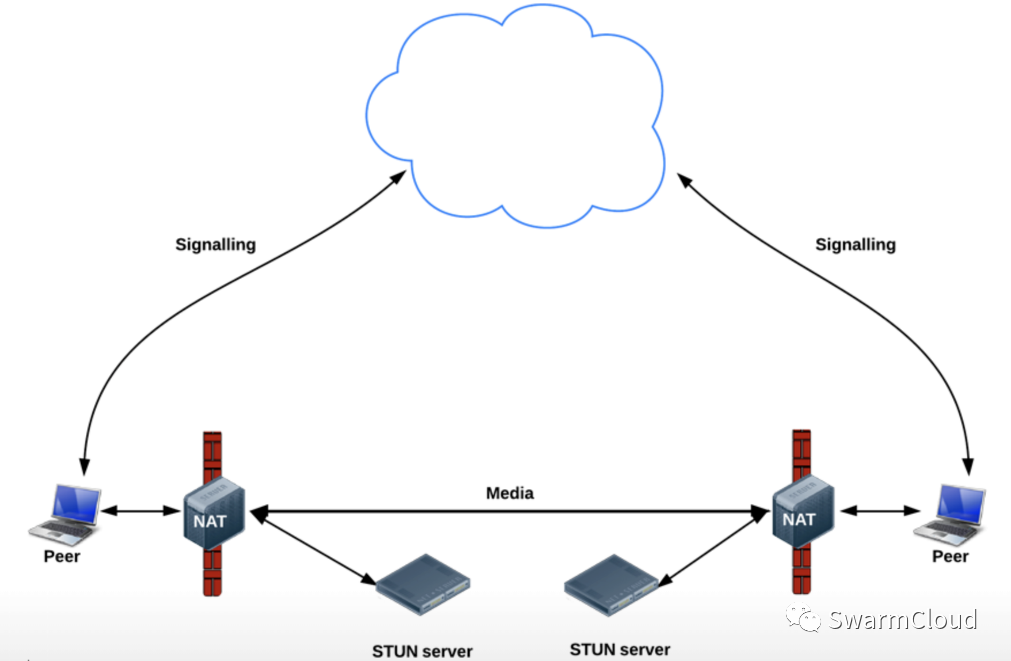

但在实际条件下，两个节点位于各自的NAT后面的，这时流程就有点复杂了。首先要通过STUN服务器获取自己公网的IP端口，通过信令互相交换，然后才会进行打洞的尝试，但不一定会打洞成功，有一定的概率失败。

对于Tracker服务器，当节点向它发起请求的时候，把其他的合适节点返回回去，这里我们也要做一个调度，基本的原则就是同一个ISP，甚至同一个地域的，让它们优先建立P2P连接，还有同一个内网的，同一个内网举一个比较典型的场景，就像高校里面，可能有几万个学生在看电竞直播或者世界杯等，他们处于同一个内网中，内网中带宽理论上是无限的，而且很容易就建立P2P连接，所以如果很多人处于同一个内网中，就可以节省不少的流量成本。其他节点能够通过发送一个心跳包，来向Tracker服务器证明自己目前还在线。如果不在线，就及时把它给剔除掉。

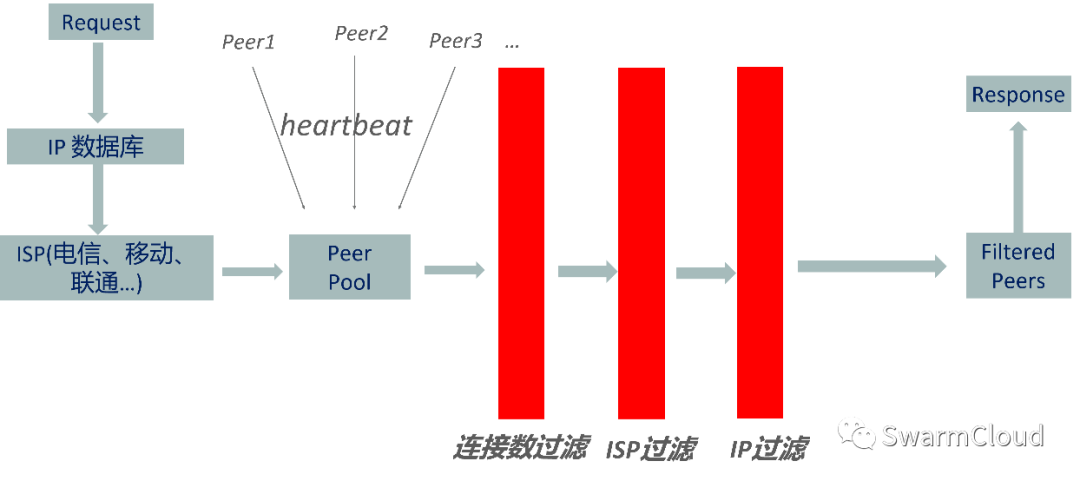

整体流程是，当一个节点发起一个请求的时候，我们先获取它公网的IP，先去查IP数据库，获取了ISP信息之后，就可以和其他节点进行匹配了，首先进行一层过滤，如果某个节点已经连接了很多个Peer，那你就应该把它过滤掉，就是ISP过滤和IP过滤，最后都返回一个合适的节点，这就是Tracker大概的一个调度流程。

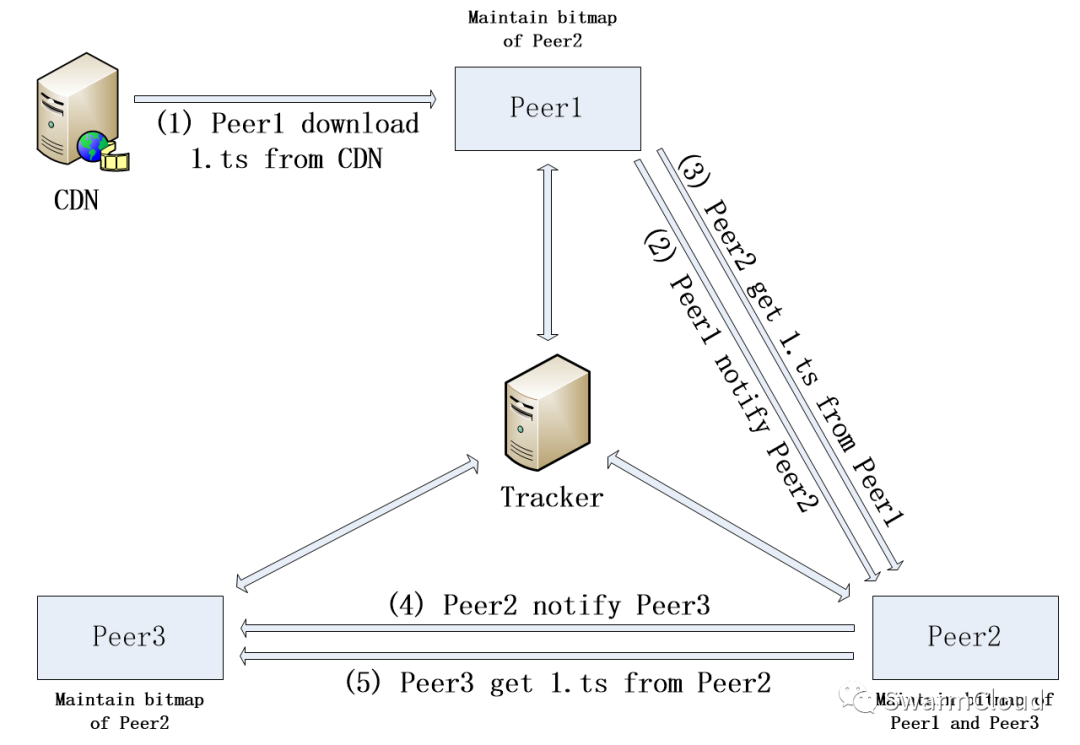

然后是P2P Scheduler，它主要实现了一个仿BT的算法，假设有三个节点观看同一个视频，通过Tracker服务器互相建立P2P连接，P2P连接建立成功之后，它会把自己bitmap广播给它的邻居，bitmap就代表它到底下载了哪些数据，哪些数据还没下载，每个Peer都维持着和它连接的其他节点的bitmap，并且及时告诉其他的Peer，它已经有了某个ts文件了，然后其他Peer就把它保存到bitmap里面。

这是它的一个调度过程：

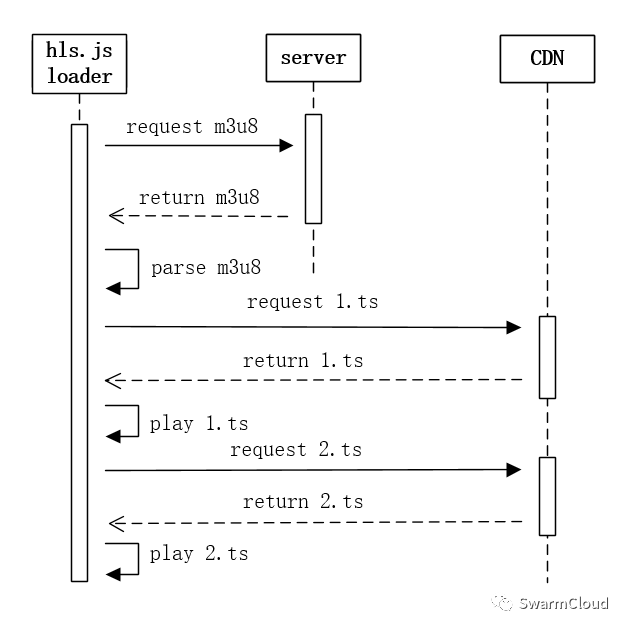

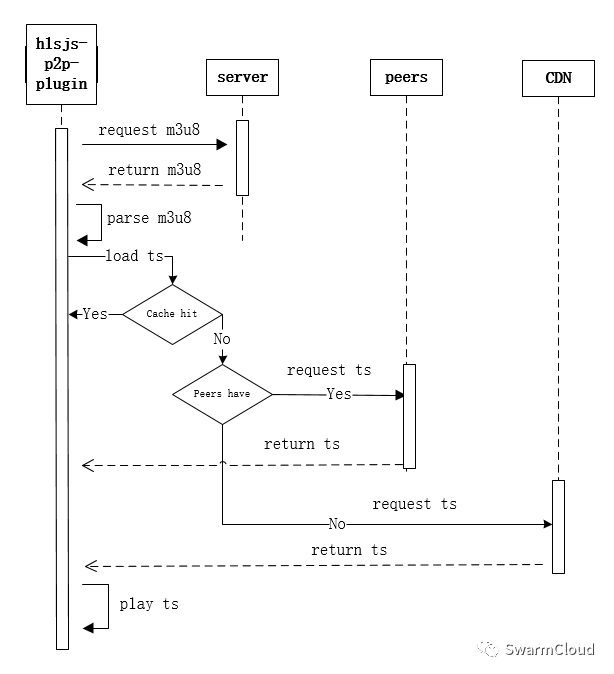

然后是Fragment Loader，正常的Hls.js它的是这样一个数据请求逻辑，首先它会请求M3U8并解析，顺序请求ts文件，我们自己的Fragment Loader，第一步也是和它一样去请求m3u8，首先去缓存中找，如果缓存命中了，这个ts就直接返回。

Hlsjs Fragment Loader

如果没有命中，就去bitmap中找，如果bitmap找到了，证明和你连接的peer是有这个ts的，那么就去向它请求。如果bitmap中也找不到，那就只能去CDN请求了。这里要设置一个超时时间，如果在超时时间内没有获取到一个完整的ts，就及时去CDN请求，保证用户播放不卡顿。

 Modified Fragment Loader

还要讲一下在实践中踩过的坑，也就是需要注意的地方。

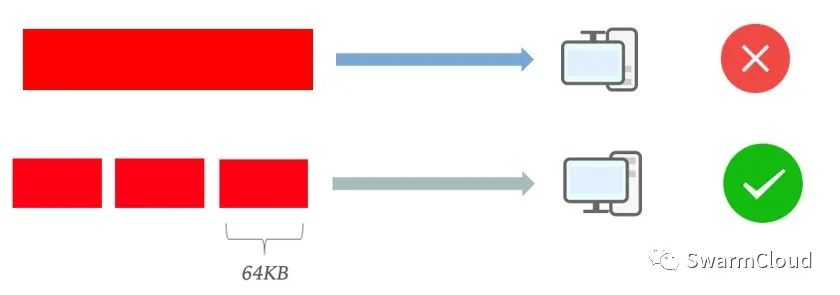

首先，你用RTCDataChannel直接发送整个ts，通常情况下是不会成功的，因为它对包的大小是有限制的，所以建议是不要超过64KB，也就是说把数据给切片，切成一片一片的，发送到对等端，再把它给拼接起来。当然你也可以切的更小，以兼容比较旧的浏览器。

分片情况下传输协议的设计会复杂一点，这里有两种可以想到的，第一种是第一个数据块传一个json，里面是接下来要传输的ts的元信息，里面写着接下来会传几个数据块，对方接收后就初始化一个内存空间，把接下来接收到的chunk按顺序拼接起来。第二种是每一个chunk都加一个协议头，协议头里包含这个chunk的序号等信息。

这两种各有优劣势，第一种的话，因为只有一种协议头需要解析，所以效率更高，但是它不能无序传输，也不能和其他的二进制数据同时传输。第二种由于每块都带了一个头，所以可以无序传输也可以和其他一起传输，但这种效率就会低一点。

还有一个是Channel的问题，同一个Channel的节点，它们才会建立一个P2P连接，或者说会处于同一个P2P网络中，所以比较自然的想法就是采用m3u8来作为Channel的ID，这个m3u8代表大家处于同一个流或播放同一个视频。

这是最初的想法。但是在实践过程中，就会出一个问题，比如你的传输协议更新了，那你新旧两个传输协议之间的节点，它们建立连接就会出现一个冲突的问题，所以在后面加一个协议的版本号，代表如果使用不同的传输协议，即使你播的是同一个m3u8，它们之间也不会建立P2P连接，从而解决一个冲突的问题。

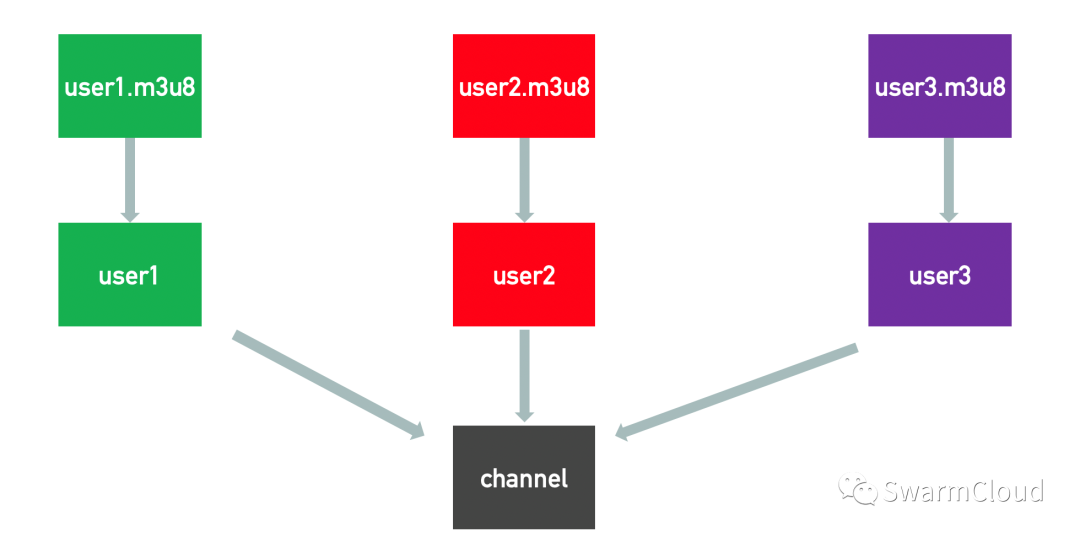

还有一个动态url问题，可能是出于视频防盗链的考虑，有一些流媒体服务商提供的流，它是根据你的IP动态生成m3u8的，从而导致不同用户用不同的m3u8播放，但是它们播放的是同一个视频，所以它们进入了不同的频道，从而它们之间就没办法进行P2P连接。

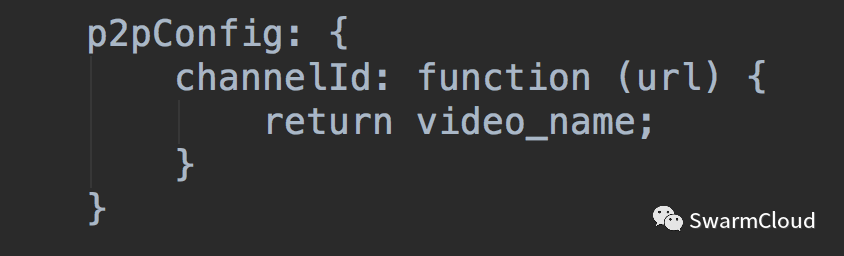

这个时候怎么解决呢？我们插件是不知道用户播的是不是同一个视频的，所以这个我们需要交给插件的使用者来解决。我的想法是在p2pConfig里面加一个channelId函数，用于返回相应视频video Id，让用户来决定哪些节点处于同一个频道中。这样就可以解决因为url不一样导致不能建立P2P连接的问题。

还可以让客户端上传一个Tag，因为我们的插件中有很多的参数是需要调整的，你不可能说调整一个参数就发一个新版本，这是不切实际的。所以我们在里面加了个Tag，这个Tag可能就是个数字，你在文档中记录这些数字是调整哪些参数，然后你在做P2P的时候，它会把Tag上传到服务器，再把它存入数据库，这样你就可以根据这个Tag来查看你调整参数适用P2P的效果。

最后一部分介绍一下后面我们优化的方向，首先是高码率优化问题。

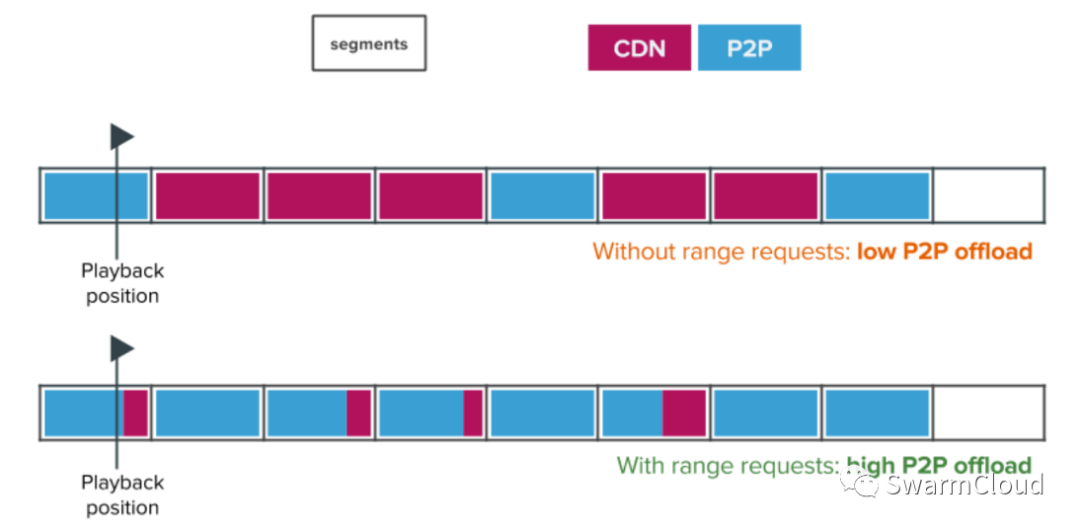

我们知道现在蓝光的ts就达到好几兆，而我们的P2P策略里面，它的一个ts只会从一个节点获取。因为用户的上行带宽比较小，在超时时间内无法下载完整的ts，超时时间内没有下载完成，它可能会把完整的ts 抛弃掉，这样就造成一些P2P效率的下降。那我们可以怎么做呢，首先还是要用P2P来下载数据的，但是我们不一定要下载一个完整的ts，我们可以在超时时间内能下载多少就下载多少，然后剩余部分用CDN来补足，然后把它们给拼接起来就好了。但是这样的话，就要求你的源支持range请求。但有些源，比如像腾讯云，它是不支持range请求的，所以要根据自己的流媒体供应商来决定用不用这个策略。

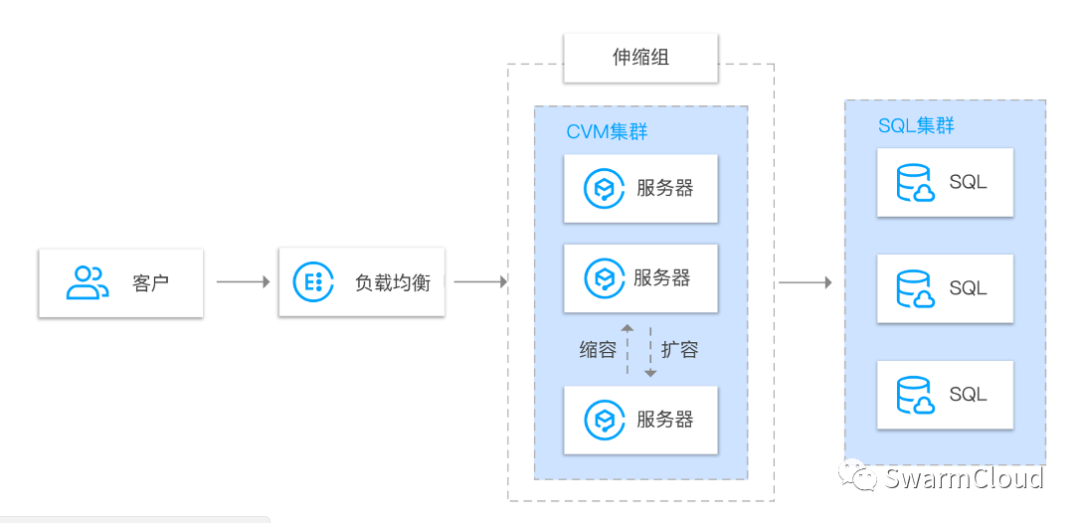

还有弹性伸缩，这也是我们直播的特点，这种潮汐现象很明显。在高峰时段，可以用弹性伸缩来增加服务器实力。在低峰时段，就减少实例来降低服务器成本。

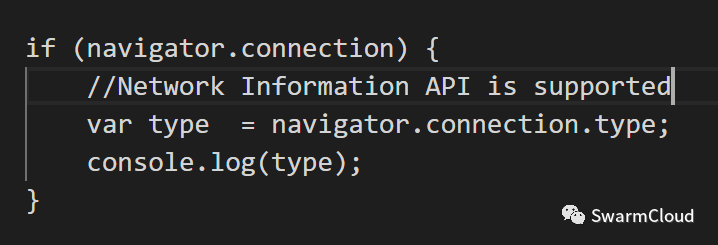

还有一个是移动端Web P2P策略，当用户使用的是手机蜂窝网络的时候，偷跑用户的数据，虽然说用户是无感知的，如果你比较在意的话也可以做一些改进，比如你可以通过navigator.connection来获取用户的网络类型。

如果用户使用的是手机蜂窝网络，那你就只用P2P下载不上传，这样你有很好地保证用户的流量。

还有其他优化方面，包括上行带宽估计，因为这个上行带宽，如果你能事先估计的话，那么你就知道它能服务多少个Peer，这样将对你的调度是有利的。你可以参照speedtest自己部署一些服务器来测量上行带宽，但是这样成本是比较高的，你也不能直接用speedtest，会有一个跨域问题。我们可以采用动态估算的算法，在它上行的过程中来估算它的带宽。还有一个就是我们可以做一个更精细的调度，如果在线用户节点足够多的话，我们不仅可以做ISP，省份的调度，甚至还可以根据城市经纬度，甚至调度的时候我们还可以把节点的在线时长，上行带宽等等考虑在内。

还有一个优化是现在压缩包后的体积还有100多k，通过去掉一些冗余的依赖，把它缩小到50k左右。如果可能的话，还可以将原生APP和Web端打通，当然前提是要在APP端实现一套WebRTC的协议栈。还有就是结合雾计算，比如在路由器实现WebRTC，然后把一些数据缓存在其中，其实就是一个廉价的CDN。

接下来简单来介绍一下SwarmCloud，创始人之前任职于腾讯，后来出来全职做这个P2P流媒体项目。相信大家在听了之后，想要自己来开发一套这样的项目，还是一头雾水的，但没关系，如果你不想重复造轮子，如果你不想踩我们踩过的坑，可以考虑使用SwarmCloud提供的SaaS服务，在节省CDN成本的同时，也给用户带来一个流畅的播放体验。

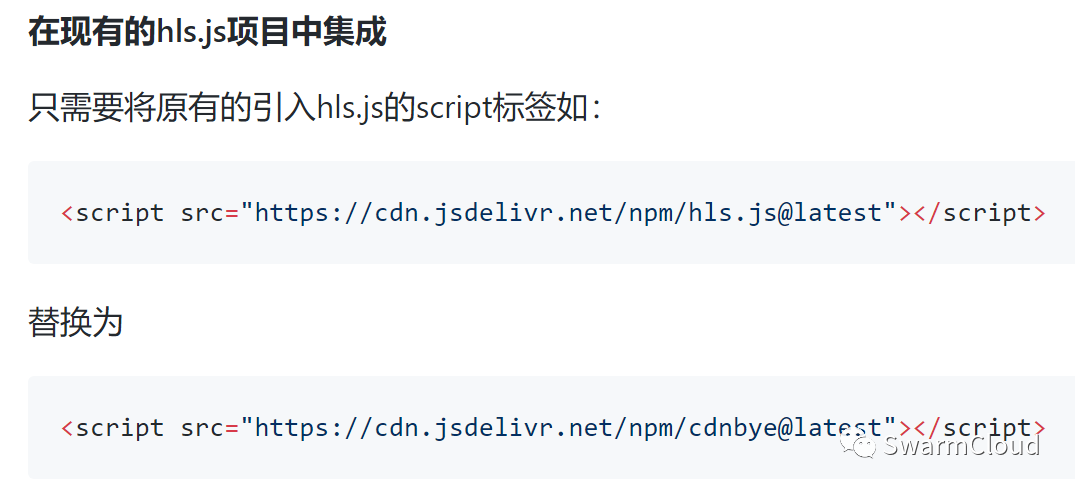

那么怎么集成呢，其实很简单，如果你是直接采用hjs.js，只需要把它的script标签直接替换为我们提供的script标签。我们已经把集成方式，做到了非常的傻瓜化。

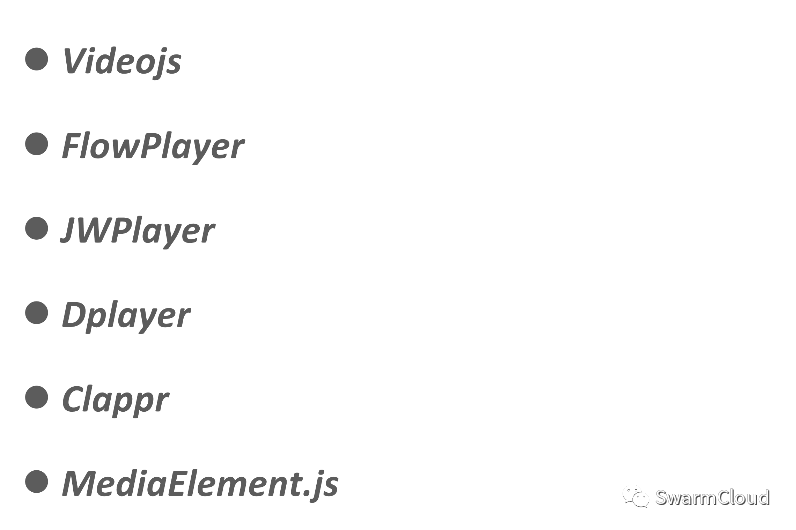

如果你不是直接使用hjs.js，也没关系，我们的插件同时支持各种第三方播放器。只要是基于hls.js的播放器，都可以！以下仅列出部分支持的播放器：
