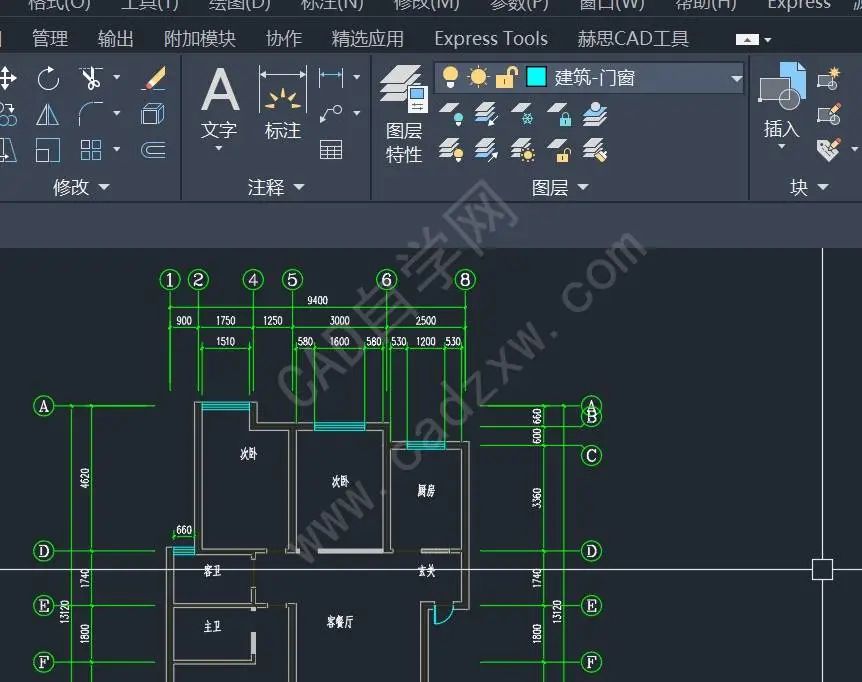

画图过程中经常需要切换图层,如果你从图层里找,那非常浪费时间;

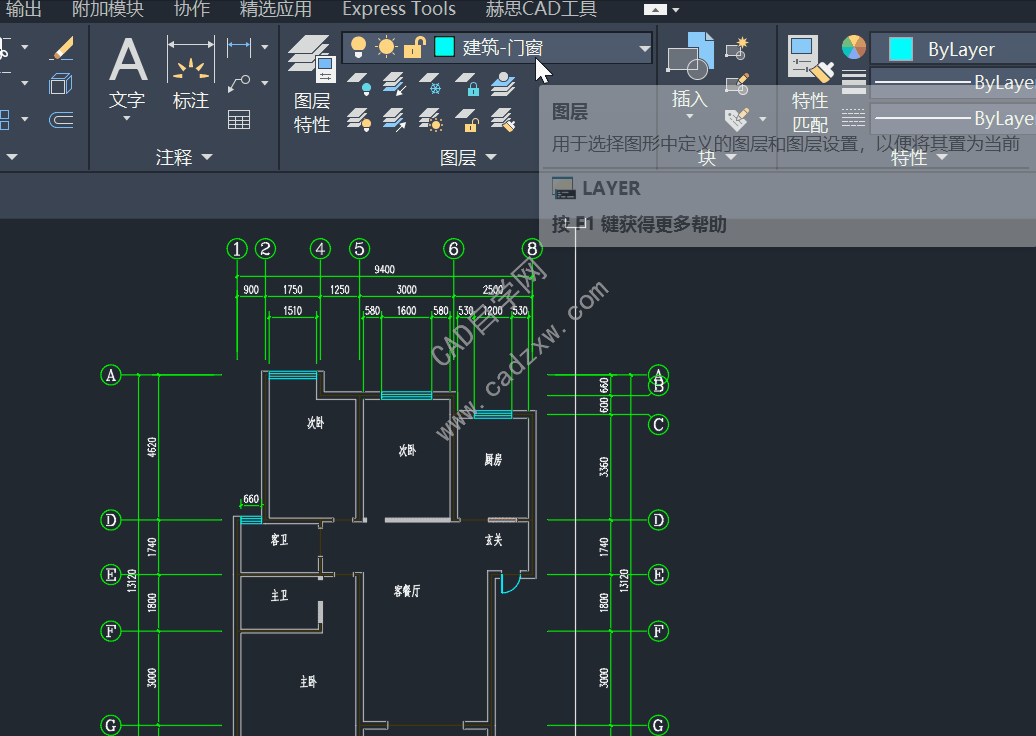

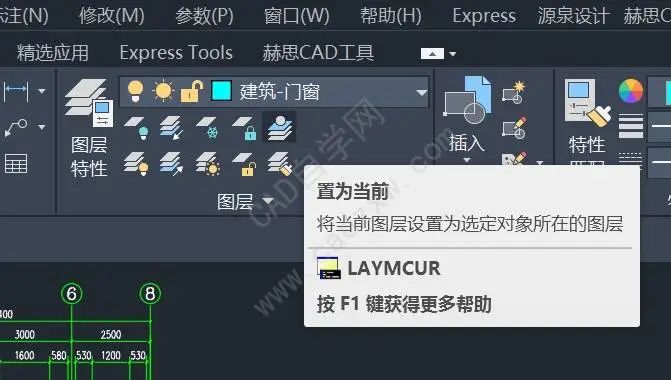

所以我经常会用图层管理中的置位当前命令;


但是这个命令非常长laymcur,输入起来非常麻烦,而且字母也不全在左手键盘,如何更改?

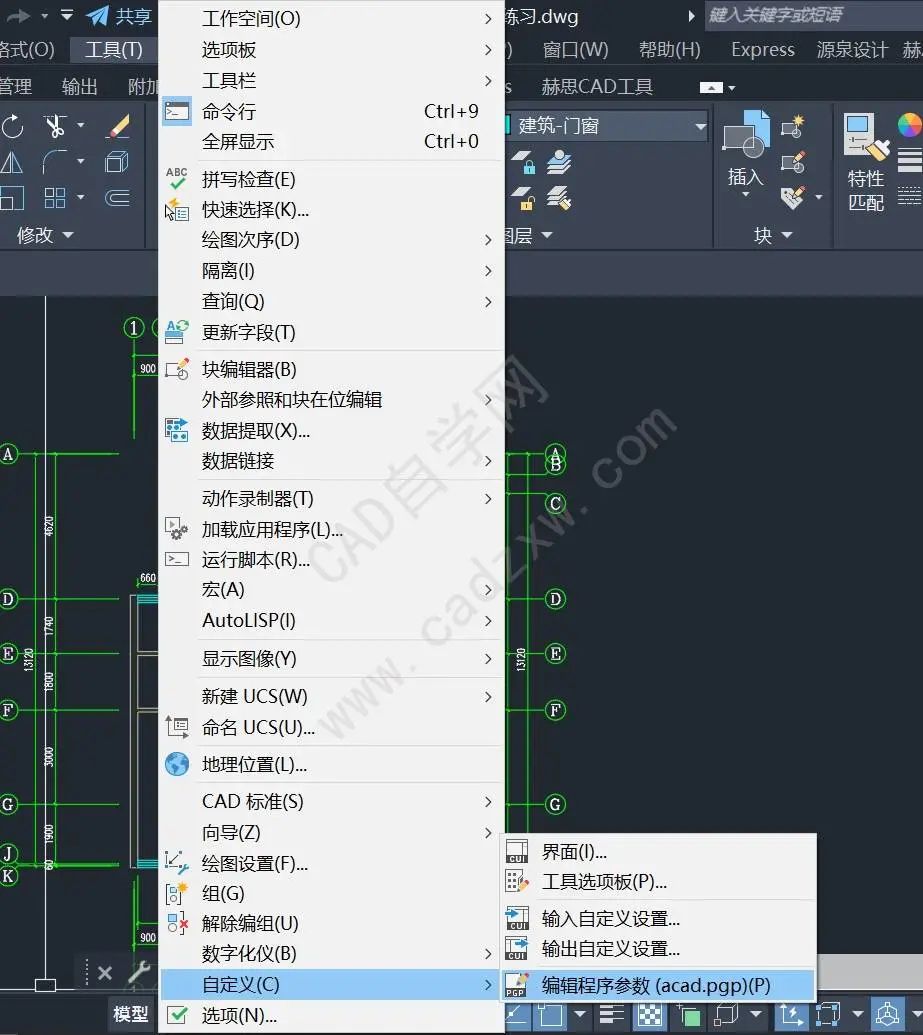

点击工具,自定义,编辑程序参数;

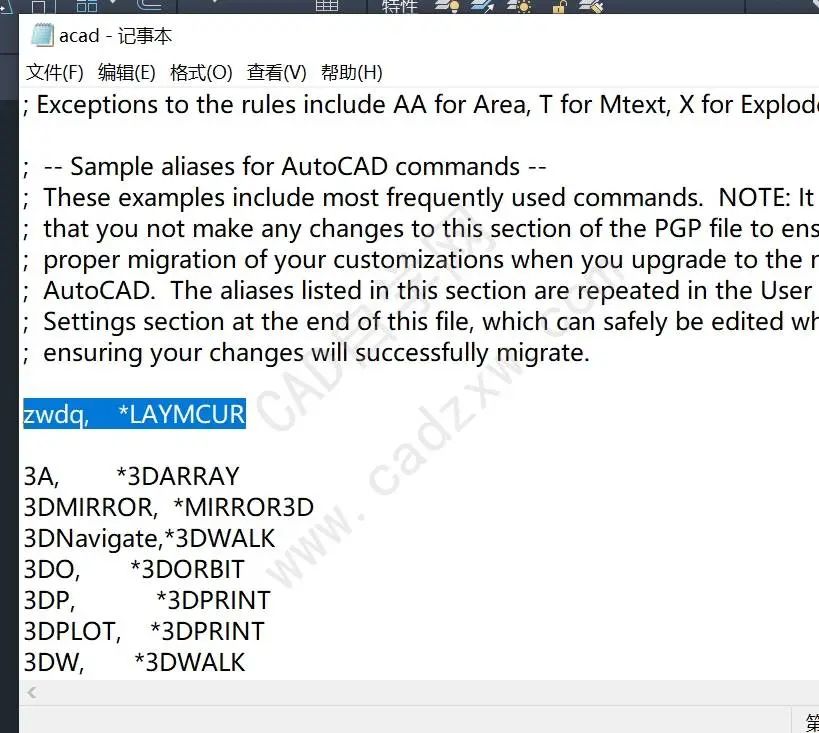

在里面加上 zwdq,    *LAYMCUR  保存即可;

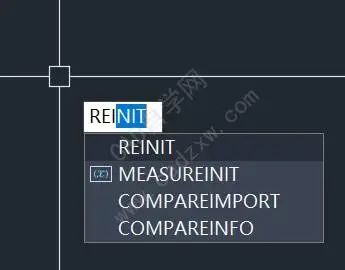

CAD里输入reinit回车;

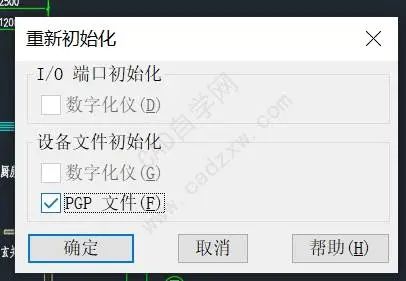

勾选PGP文件确定;


然后我即可使用啦!

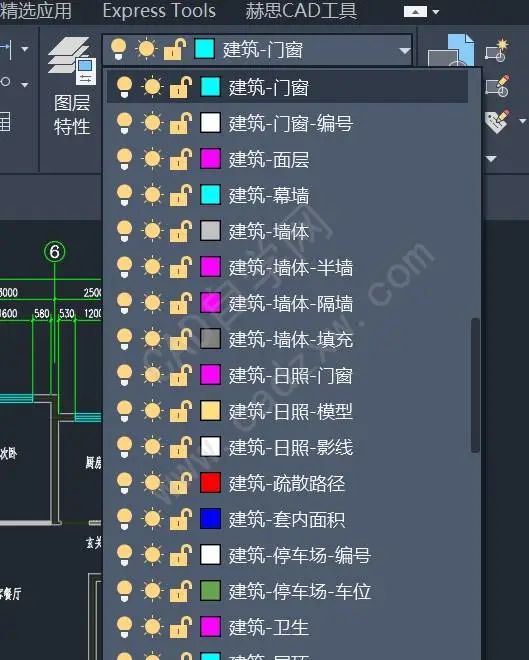

比如当前是门窗图层;

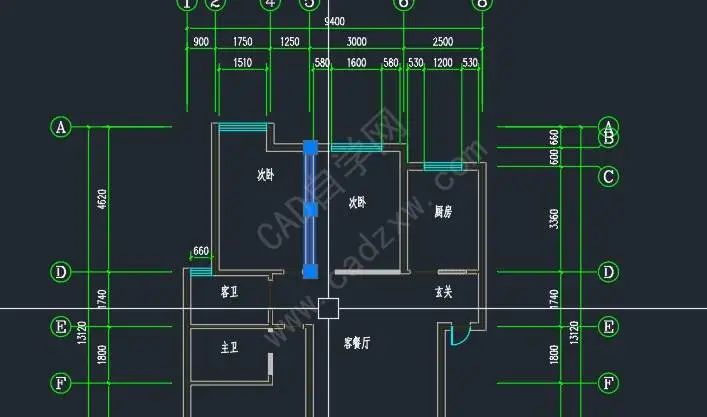

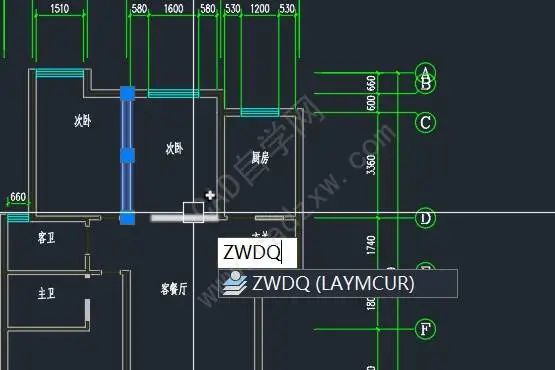

我需要切换到墙体图层,只需要选中任意墙体;


输入zwdq回车;

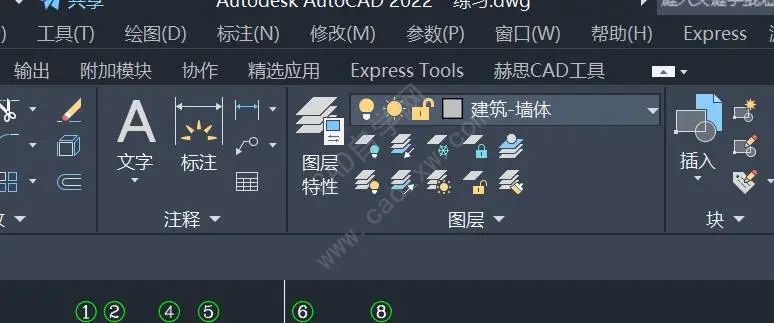

图层就会自动切换啦!


来个动图:


完,今天的分享就到这里,感谢阅读。
