这篇文章记录了给 Apache 顶级项目分库分表中间件 ShardingSphere 提交 Bug 的历程。
图片来自 Pexels
说实话，这是一次比较曲折的 Bug 跟踪之旅。10 月 28 日，我们在 GitHub 上提交 issue，中途因为官方开发者的主观臆断被 Close 了两次，直到 11 月 20 日才被认定成 Bug 并发出修复版本，历时 20 多天。
本文将还原该 Bug 的分析过程，将有价值的经验和技术点进行提炼。通过本文，你将收获到：
-
疑难问题的排查思路
-
数据库中间件 Sharding Proxy 的原理
-
MySQL 预编译的流程和交互协议
-
Wireshark 抓包分析 MySQL 的奇淫技巧
问题描述
这个 Bug 来源于我的读者，他替公司预研 ShardingProxy（属于 ShardingSphere 的子产品，可用作分库分表，后文会详细介绍）。
他按照官方文档写了一个很简单的 demo，但是运行后无法查询出数据。
下面是他遇到问题后发给我的信息，希望我能帮忙一起定位下原因：
截图中的 doc 详细记录了 ShardingProxy 的配置、调试分析日志、以及问题的具体现象。
为了方便大家理解，我重新描述下这个 Demo 的业务逻辑以及问题表象。
Demo 的业务逻辑说明
这个 Demo 很简单，主要为了跑通 ShardingProxy 的分库分表功能。程序用 SpringBoot+MyBatis 实现了一个单表的查询逻辑，然后用这张表的一个 long 类型字段作为分区键，并通过 ShardingProxy 进行了分表。
前两个字段的作用如下：
-
BIZ_DT：业务字段，date 类型，和 Bug 有关
-
ECIF_CUST_NO：bigint 类型，用做分区键
代码就是 Controller 调用 Service，Service 调用 Dao，Dao 通过 MyBatis 实现，这里就不粘贴了。
jdbc:mysql://127.0.0.1:3307/sharding_db?useServerPrepStmts=true&cachePrepStmts=true&serverTimezone=UTC
可以看到，jdbc 连接的是 ShardingProxy 的逻辑数据源 sharding_db，端口使用的是 3307，并非真正的底层数据库以及 MySQL Server 的真实端口 3306，具体原理下文会介绍到。
其中，标蓝色的 useServerPrepStmts 和 cachePrepStmts 这两个参数，和本文说的 Bug 有关，这里先提一下，后面会具体分析。
另外，ShardingProxy 的分表策略是：用 long 类型的 ecif_cust_no 字段对 2 进行取模，分成了两张表。
shardingColumn: ecif_cust_no
algorithmExpression: pscst_prdt_cvr${ecif_cust_no % 2}
问题描述
至此，背景基本交代清楚了，为什么数据库中明明有数据，但是程序却查询不出来呢？问题到底出现在 ShardingProxy，还是应用程序本身？
ShardingProxy 原理简介
在开启这个问题的分析过程之前，我先快速普及下 ShardingProxy 的基本原理，以便大家能更好的理解我的分析思路。
开源的数据库中间件大家一定接触过，最流行的是 MyCat 和 ShardingSphere。
其中 MyCat 是阿里开源的；ShardingSphere 是由当当网开源，并在京东逐渐发展壮大，于 2020 年成为了 Apache 顶级项目。
ShardingSphere 的目标是一个生态圈，它由非常著名的 ShardingJDBC、ShardingProxy、ShardingSidecar 3 款独立的产品组成。本文重点普及下 ShardingProxy，另外两个就不展开了。
什么是 ShardingProxy？
ShardingProxy 属于和 MyCat 对标的产品，定位为透明化的数据库代理端，可以理解成：一个实现了 MySQL 协议的 Server（独立进程），可用于读写分离、分库分表、柔性事务等场景。
对于应用程序或者 DBA 来说，可以把 ShardingProxy 当做数据库代理，能用 MySQL 客户端工具（Navicat）或者命令行和它直接交互。
图 1：ShardingProxy 的应用架构图
从架构图来看，ShardingProxy 就相当于 MySQL，它本身不存储数据，但是对外屏蔽了 Database 的存储细节。
你可以用连接 MySQL 的方式去连接 ShardingProxy（除了端口不同），用你熟悉的 ORMapping 框架使用它。
ShardingProxy 的内部架构
图 2：ShardingProxy 的内部架构图
整个架构分为前端、核心组件和后端：
-
前端（Frontend）：负责与客户端进行网络通信，采用的是 NIO 框架，在通信的过程中完成对MySQL协议的编解码。
-
核心组件（Core-module）：得到解码的 MySQL 命令后，开始调用 Sharding-Core 对 SQL 进行解析、改写、路由、归并等核心功能。
-
后端（Backend）：与真实数据库交互，采用 Hikari 连接池，同样涉及到 MySQL 协议的编解码。
ShardingProxy 的预编译 SQL 功能
本文的 Bug 跟 ShardingProxy 的预编译 SQL 有关，这里单独介绍下此功能以及与之相关的 MySQL 协议，这个是本文的关键，请耐心看完。
熟悉数据库开发的同学一定了解：预编译 SQL（PreparedStatement），在数据库收到一条 SQL 到执行完毕。
一般分为以下 3 步：
-
词法和语义解析
-
优化 SQL，制定执行计划
-
执行并返回结果
但是很多情况下，一条 SQL 语句可能会反复执行，只是执行时的参数值不同。
而预编译功能将这些值用占位符代替，最终达到一次编译、多次运行的效果，省去了解析优化等过程，能大大提高 SQL 的执行效率。
SELECT * FROM t_user WHERE user_id = 10;

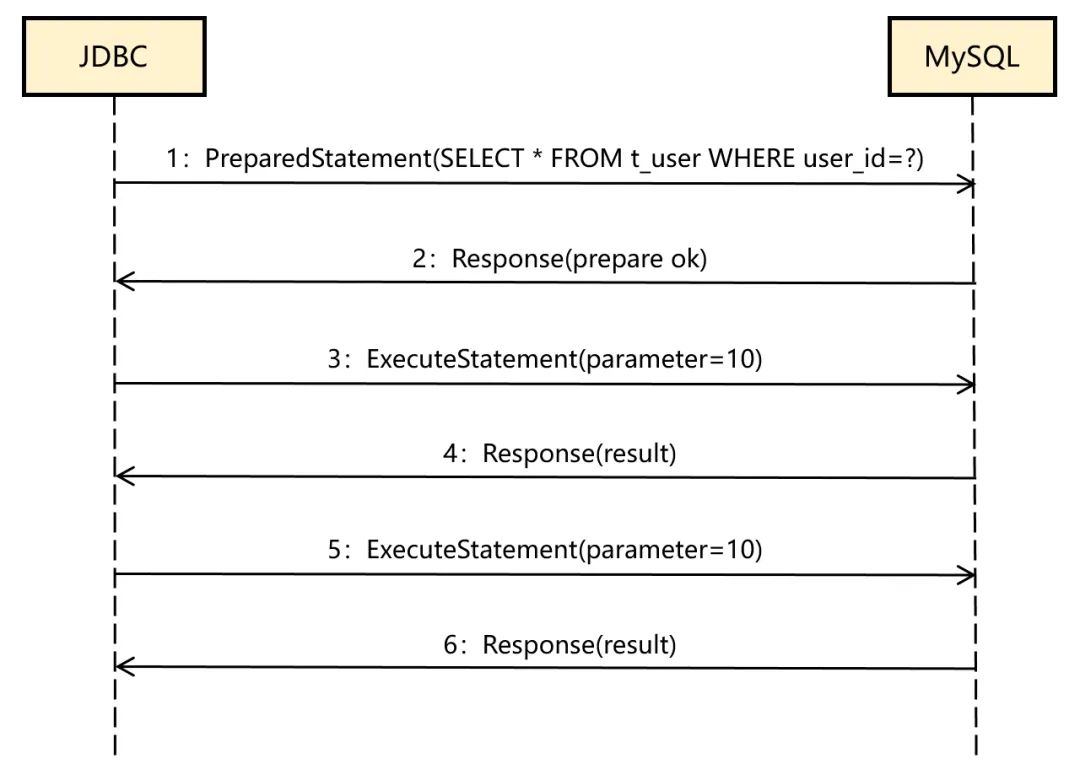

通过上述流程可以看到：
-
第 1 条消息是PreparedStatement，查询语句中的参数值用问号代替了，它告诉 MySQL 对这个SQL 进行预编译。
-
第 2 条消息 MySQL 告诉 JDBC 准备成功了。
-
第 3 条消息 JDBC 将参数设置为 1。
-
第 4 条消息 MySQL 返回查询结果。
-
第 5 条和第 6 条消息表示第二次执行同样的 SQL，已经无需再次预编译了。

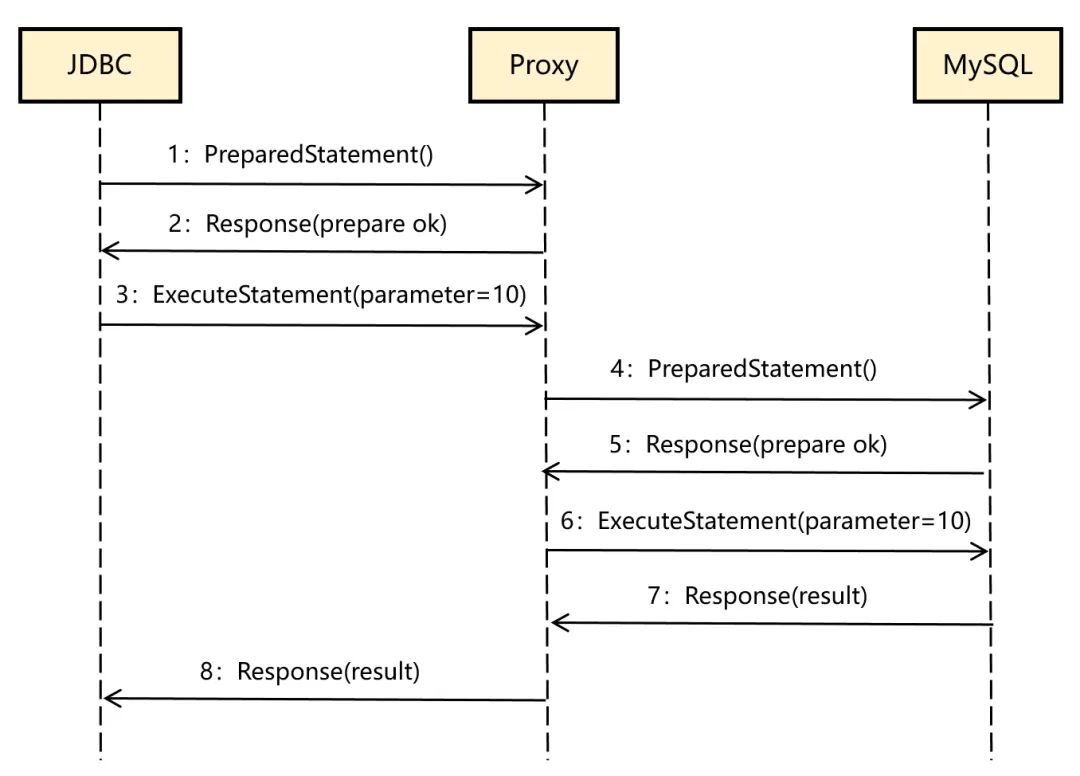

再回到 ShardingProxy，如果需要支持预编译功能，交互流程肯定是需要变的，因为 Proxy 在收到 JDBC 的PreparedStatement 命令时，SQL 里的分片键是问号，它根本不知道该路由到哪个真实数据库。
可以看到，Proxy在收到 PreparedStatement 命令后，并不会把这条消息转发给MySQL，只是缓存了这个 SQL，在收到 ExecuteStatement 命令后，才根据分片键和传过来的参数值确定真实的数据库，并与 MySQL 交互。
问题分析
上一章节基本把这个 Bug 相关的原理知识介绍清楚了，下面正式进入问题的分析过程。
当然，我的功力是达不到盲猜水平的，说下我的完整思路。
第 1 步：复现问题
我让读者给我打包发了 Demo 的源代码、数据库脚本以及 ShardingProxy 配置，然后本地安装了 ShardingProxy 4.1.1 版本，再通过 Navicat 连接到 ShardingProxy 执行数据库脚本，环境基本就准备完毕了。

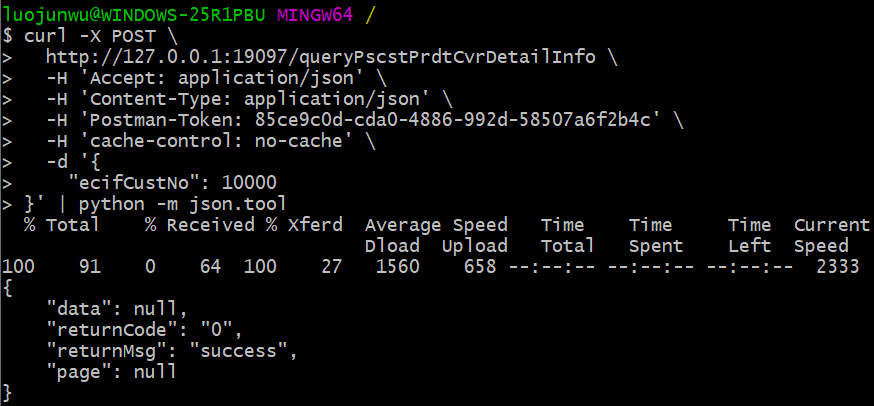

启动 Demo 程序后，通过 Postman 发送请求，问题稳定复现了，确实查不出数据。
第 2 步：确认应用程序是否有 Bug
因为整个代码很简单，代码层面唯一有可能存在问题的是 Mybatis 这一层。
为了确认这一点，我修改了 SpringBoot 的配置，将 MyBatis 的 debug 日志也打印了出来。
日志中没发现异常，而且 PreparedStatement 以及 ExecuteStatement 的参数设置都是正确的，查询结果确实是空。
为了缩小排查范围，我把 dataSource 的 配置改回了直连真实数据库，这样能将 ShardingProxy 这个干扰因素排除在外。
jdbc:mysql://127.0.0.1:3306/db1?useServerPrepStmts=true&cachePrepStmts=true&serverTimezone=UTC
通过这一步，我将怀疑对象再次转移到 ShardingProxy 上了，并将 dataSource 配置改回成原样，继续排查。
第 3 步：排查 ShardingProxy
[INFO ] 17:25:48.804 [ShardingSphere-Command-15]
ShardingSphere-SQL - Actual SQL: ds_0 ::: SELECT
BIZ_DT,ECIF_CUST_NO,DEP_FLG ...
FROM pscst_prdt_cvr0
WHERE ECIF_CUST_NO = ? ::: [10000]
因此可以推断：ShardingProxy 的分库分表配置应该是没有问题的。
我开始怀疑：是否跟 ShardingProxy 所使用的数据库驱动有关？因为这个 Jar 包是应用方选择版本，手动放到 ShardingProxy 安装目录中的。
因此，我将驱动版本从 5.1.47 版本改成了 8.0.13 （和 Demo 使用了相同的版本），但是问题仍然存在。
另外，还能想到的是：是否是 ShardingProxy 的这个最新版本引入了 Bug？然后，我又另外安装了它的上一个版本 4.1.0，重新测试了一遍，还是有问题。
jdbc:mysql://127.0.0.1:3307/sharding_db?useServerPrepStmts=true&cachePrepStmts=true&serverTimezone=UTC
库名和端口号配置无误，唯一可疑的是另外三个参数:
-
useServerPrepStmts
-
cachePrepStmts
-
serverTimezone
其中，前两个参数和预编译 SQL 有关，是一个组合。因此，我将这两个参数从 url 中去掉，测试了一下。
这个时候奇迹出现了，居然返回了正确数据。至此，基本定位到了问题，但根本原因是什么呢？究竟是不是 ShardingProxy 的 Bug ？
第 4 步：Wireshark 抓包分析 MySQL 协议
找到这个问题的解决方案后，我同步给了读者。与此同时，他也在 ShardingProxy 的 GitHub 上提交了 issue，反馈了这个最新进展。
由于工作原因，这个问题我就暂时放一边了，准备抽空再接着排查。
大概过了一周我想起了这个问题，然后打开 issue 想了解下调查进度，让我非常惊讶的是：官方开发者居然在复现此问题后，主观臆断地认为是应用程序的问题，然后莫名奇妙的把这个 issue 关闭了。
意思就是：我们针对预编译 SQL 功能做了大量的测试，这个是不可能存在问题的，建议你们更换下应用程序的数据库连接池，抓包继续分析下。（这个说法真让人非常无语，完全不是程序员严谨的思维！）
第二天，我开始用 Wireshark 抓包分析 MySQL 的协议，想弄清楚根本原因到底是什么？同时联系上了官方，让他们 reopen 了这个问题。
Wireshark 如何抓取 MySQL 协议的数据包，这里就不展开了，大家可以网上查下资料。
mysql || tcp.port==3307
其中：mysql 表示 ShardingProxy 和 MySQL Server 之间的数据包，tcp.port==3307 表示 Demo 程序和 ShardingProxy 之间的数据包。
大家关注底色为 深蓝色 的 8 个数据包即可。在本文第 2 章节的原理部分，我已经详细介绍过 ShardingProxy 的预编译功能以及该流程的 MySQL 协议消息，这里的 8 个数据包和原理介绍是完成吻合的。
那接下来如何进一步分析呢？结合 ShardingProxy 的架构图来思考下：Proxy 仅仅作为一个中间代理，介于应用程序和 MySQL Server 之间。
它完全实现了 MySQL 协议，以便对 MySQL 命令进行解码和编码，然后加上自己的分库分表逻辑。
如果 ShardingProxy 内部存在 Bug，那一定是某个数据包出现了问题。
顺着这个思路，很快就能发现：执行完 ExecuteStatement 后，MySQL Server 返回正确数据包给 Proxy 了，但是 Proxy 没有返回正确的数据包给应用程序。
通过这一步分析，就已经坐实了：ShardingProxy 是有 Bug 的。然后，我将这些依据发给了官方开发者，对方开始重视，并正式进入源码分析阶段。
根本原因定位
改动的这行代码，就是在 ShardingProxy 再次组装数据包返回给应用程序时抛出来的。
由于我们的数据表中存在一个 date 类型的字段，改动的这行代码却强制将 date 类型转换成了 Timestamp 类型，因此抛出了异常。还有几个疑点，我结合对源代码的理解逐一解答下。

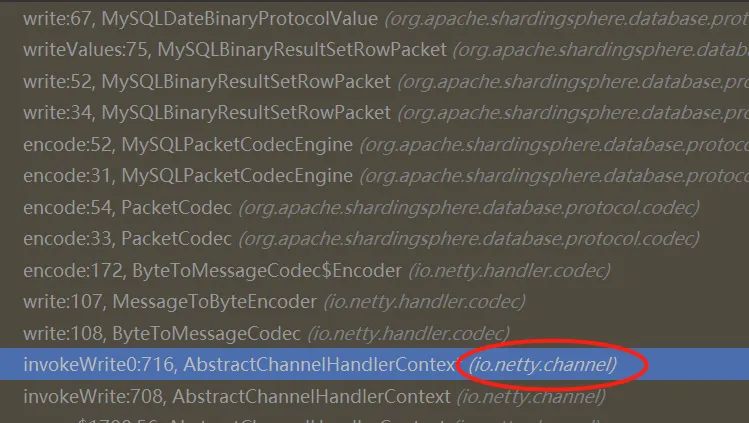

上面截图的是：抛出 ClassCastException 那个方法的整个调用链。由于 ShardingProxy 并没有捕获这个 RuntimeException 以及打印日志，最终这个异常被 netty 吞掉了。
②为什么 ShardingProxy 需要做 date 到 Timestamp 的类型转换呢？
可以从 ShardingProxy 的架构来理解，因为 Proxy 只有对 MySQL 协议进行编解码后，才能在中间插入它的分库分表逻辑。
针对 date 类型的字段，ShardingProxy 通过 JDBC 的 API 从查询结果中拿到的仍然是 Date 类型，之所以要转换成 Timestamp，这个又跟 MySQL 的协议有关了，下面是 MySQL 官方文档的说明：
简单理解就是：ShardingProxy 在代码实现时，用了一个范围最大的 timestamp 存了三种可能的值 date，datetime 和 timestamp，然后再按照上面这个协议规范进行二进制的写入。
③这个 Bug 是只有在使用 SQL 预编译功能时才会被触发吗？
是的，只有在处理 ExecuteStatement 命令时，这个方法才会被调用到。那普通的 SQL 查询场景为什么用不到呢？
这个又跟 MySQL 协议有关了，普通的 SQL 查询场景，payload 不是二进制协议的，而是普通的文本协议。这种情况下，无需调用这个类进行转换。
至此，整个分析过程就结束了。
写在最后
本文详细复盘了这个 Bug 的分析过程，并对其中的原理知识和排查经验进行了总结。
对于 ShardingSphere 这种顶级开源项目来说，我个人觉得同样值得做一次深度复盘。
我不认同他们对于 issue 的处理方式，另外在核心功能的自动化测试上，也一定是存在 case 不完善的，不然不可能连续多个版本都没发现这个严重 Bug。
