如何基于Flutter和Paddle Lite实现实时目标检测

2020年4月29日 322点热度 0人点赞 0条评论

很早之前接触到了飞桨（PaddlePaddle）以及PaddleDetection工具，被他们的简单易用吸引，同时，这些工具极大降低了训练模型的门槛并减少了所需时间，非常适合新手入门。在很多实际应用场景也有不俗的表现。

在端侧部署方面，Paddle Lite是飞桨产品栈中用于端侧高性能轻量化AI应用部署的推理引擎，给了移动端等场景更多可能。这款引擎允许我们在很多硬件平台上实现轻量化的高效预测，进行一次预测耗时较短，也不需要太多的计算资源。

那么如果我们想开发一款既能在本地进行预测又能在Android和iOS上面有一致体验的App的话，Flutter无疑是一个好选择。其作为开源移动UI框架已然成为跨平台移动开发一大趋势，在开发时可以保留状态进行热重载，内置许多令人眼前一亮的组件和漂亮的动画，同时还能保证性能达到和原生应用一样。也正因为这样，不少公司开始把自己的应用向Flutter迁移，有许多我们耳熟能详的App其实已经是基于Flutter开发。假如你已经对安卓原生开发十分熟悉的话，不妨去试试。

这次我们就基于Flutter来开发一个实时目标检测程序，这也得益于Flutter支持访问iOS和Android上的原生系统功能和系统SDK。

我们项目的GitHub地址：

https://github.com/KernelErr/realtime-object-detector

其中内置了水果识别模型，下载下来就能直接编译体验。约定：

Flutter端：Flutter项目主目录。

Android端：项目的Android子目录，原生安卓。

开发环境

我们在开发的时候环境如下：

Flutter version 1.12.13+hotfix.8
Dart version 2.7.0
Android Studio (version 3.6)
Android toolchain - develop for Android devices (Android SDK version 29.0.3)

Flutter在更新的同时加入了越来越多新的特性，网上一些基于老版本的实现方法已经不太实用，我们需要进行一些修改。

准备模型

Paddle Lite需要通过opt工具生成其支持的轻量化模型，如果你手上已经有PaddleDetection训练出来的模型，那么你需要先在PaddleDetection导出模型，然后通过opt工具进行转换。

如果你有其他框架训练出来的模型，如caffe、tensorflow、onnx等，可以利用X2Paddle来转换。

假设我们已经得到了两个文件：

model.nb - 基于Yolov3 Tiny训练且已经通过opt优化好的模型
label - 模型预测一一对应的标签

如何在Flutter中支持Paddle Lite？

我们只需要通过Android Studio创建一个新的Flutter项目，这里我们假设名字是realtime_od。

准备Paddle Lite的预测库和模型文件

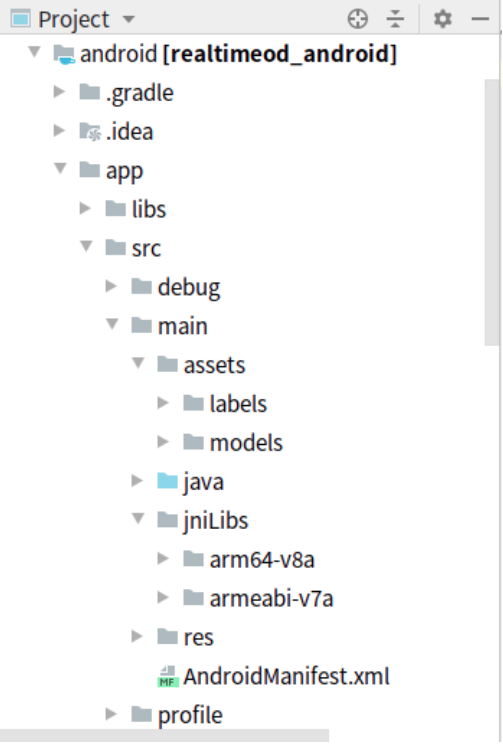

由于我们使用的是安卓原生代码，所以我们需要在Android端进行开发，而不是Flutter端。我们在Paddle Lite提供的预编译预测库里面下载需要的预编译库，放到Android端的相应文件夹内，和原生安卓的目录类似。之后我们继续在android文件夹内放置模型文件，在realtime_od/android/app/src/main/下面新建assets文件夹，并分别把模型和标签放到models和labels子文件夹内。这时候你的目录结果应该是这样：

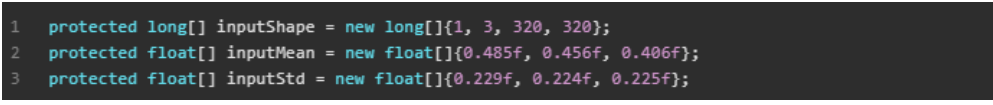

我们使用口罩模型作为样例，模型位置是：models/mask/model.nb，标签位置是：labels/mask_label_list。因此你需要在MainActivity里面赋值：

禁用压缩

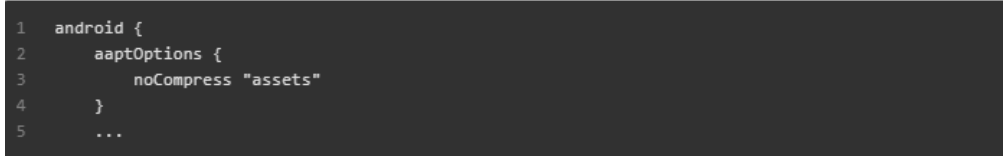

在生成APK的时候，我们的模型会被压缩，所以我们需要修改build.gradle配置文件来禁用assets文件夹的压缩。

提供原生安卓支持

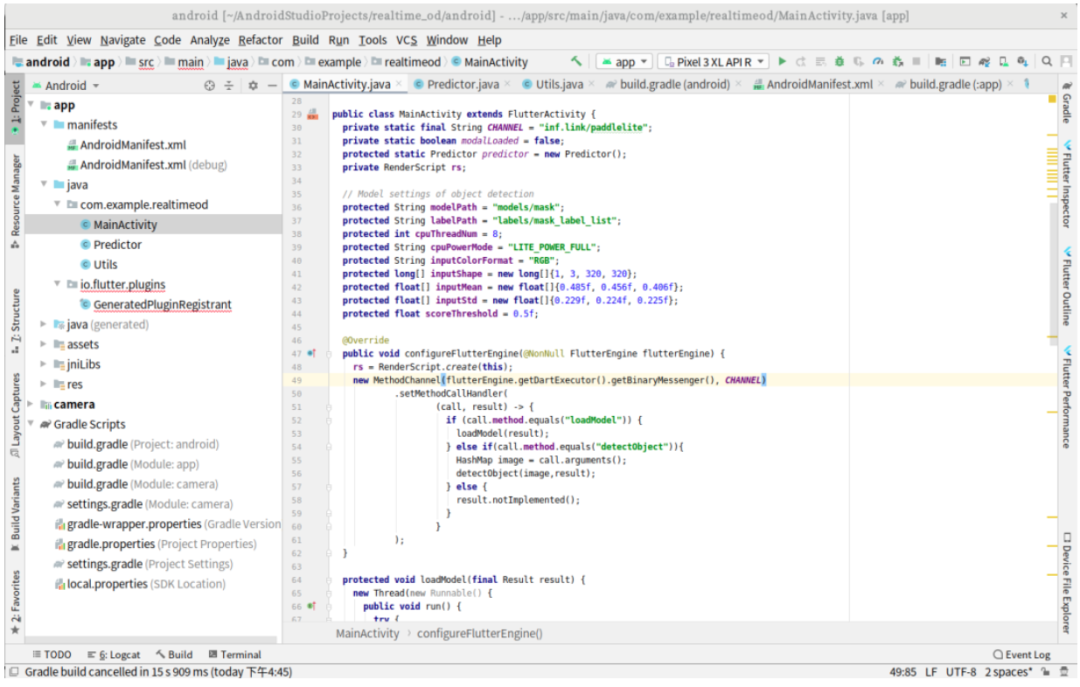

如果为了Flutter的支持，给Paddle Lite专门写一套Dart调用代码是工作巨大的，所以我们不妨直接基于官方的Demo进行修改。在Android端，我们直接使用了官方Demo中的代码，并在MainActivity内注册了Channel。

由于Flutter中加入了进程安全机制，我们使用了一个MethodResultWrapper保证在主进程里面返回result。新版Flutter中你需要使用configureFlutterEngine而不是onCreate来注册组件。

使用实时影像

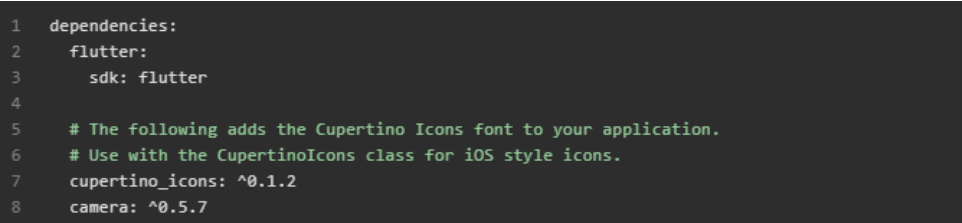

让我们来给Flutter提供来自摄像头的实时影像！添加一下Flutter的camera插件，Dart 已经有很多现成的包给我们使用：

同时需要确保项目的最低Android SDK版本在21以上。在官方提供的Demo中，图片输入使用的是Bitmap图片，但是我们从插件得到的格式是android.graphics.ImageFormat.YUV_420_888，在Predictor类的最下面我们进行了相应的转换，转换代码的使用已经联系原作者获得授权。我们在其中使用了RenderScript进行高效计算，避免延迟过高。

显示实时图像并标注

大量的工作都花在了Android端上面，下面让我们来Flutter端做些工作。

在main.dart和object_detector.dart里面你可以发现我们调用Android端提供的方法，即loadModel以及detectObject。同时在DrawObjects类里面提供了标注目标的功能，代码相对比较简单，利用得到的预测结果进行画图。

Let’s run it!

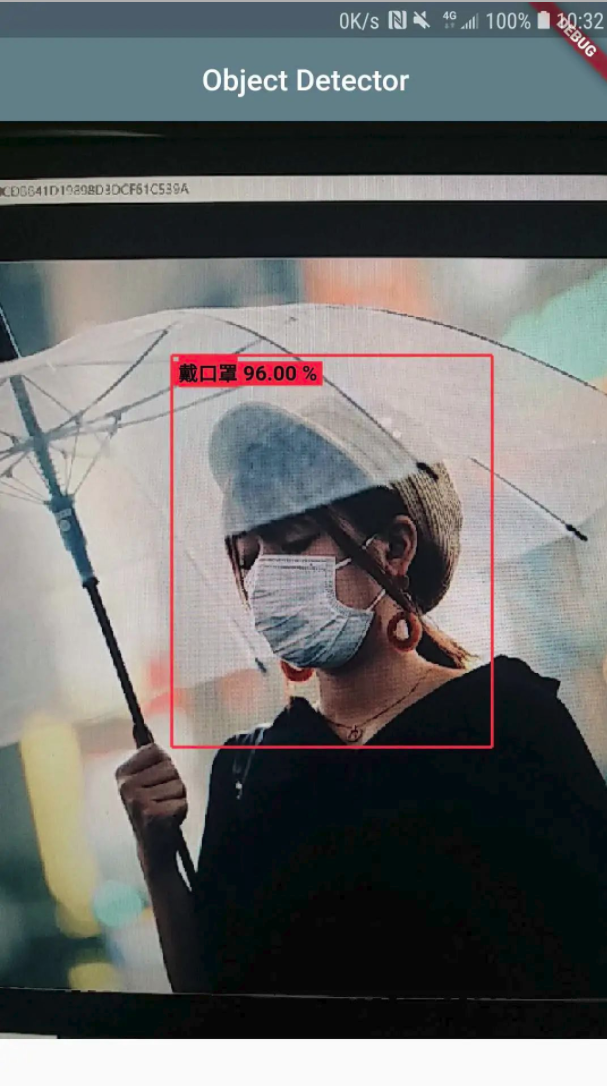

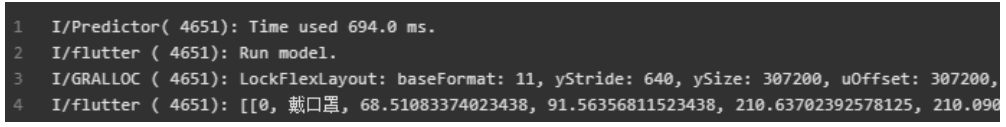

这里使用的是群友提供的口罩模型，label文件里面只有两行，分别是戴口罩和未带口罩。我们在Android 9设备上面用PaddlePaddle官方示例图片测试一下。
