使用HTML5 Canvas arc()绘制圆形/圆环

2016年12月27日 324点热度 0人点赞 0条评论

前段时间的一个项目做到这个玩意，研究了一下绘制圆环的方法。最终使用HTML5的画布标签来做。arc()是HTML5 Canvas的一个API函数，作用是“创建弧/曲线（用于创建圆形或部分圆）”。本文先讲解如何绘制圆形以及一些应用。

1. javascript 语法

context.arc(x,y,r,sAngle,eAngle,counterclockwise);

2. 参数值

参数	描述
x	圆的中心的 x 坐标。
y	圆的中心的 y 坐标。
r	圆的半径。
sAngle	起始角，以弧度计。（弧的圆形的三点钟位置是 0 度）。
eAngle	结束角，以弧度计。
counterclockwise	可选。规定应该逆时针还是顺时针绘图。False = 顺时针，true = 逆时针。

3. 图解

提示：如需通过 arc() 来创建圆，请把起始角设置为 0，结束角设置为 2*Math.PI。

提示：请使用 stroke() 或 fill() 方法在画布上绘制实际的弧。

中心：arc(100,75,50,0*Math.PI,1.5*Math.PI)
起始角：arc(100,75,50,0,1.5*Math.PI)
结束角：arc(100,75,50,0*Math.PI,1.5*Math.PI)

4. 实例

创建一个圆形：

JavaScript:

var c=document.getElementById("myCanvas");
var ctx=c.getContext("2d");
ctx.beginPath();
ctx.arc(100,75,50,0,2*Math.PI);
ctx.stroke();

5. 延伸案例

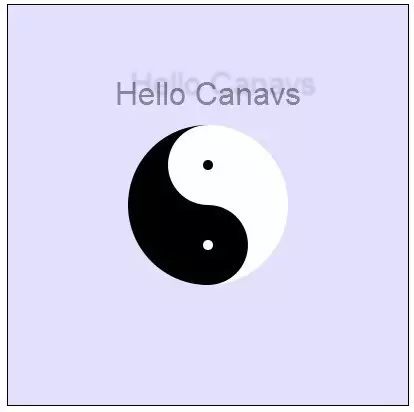

我们用6个图形组合成一个八卦的图形。

<!DOCTYPE HTML>
<html>
<head>
<meta charset="utf-8" />
<title>无标题文档</title>
<!--下面excanvas.js需下载才能在IE下支持canvas-->
<!--[if IE]>
<script src="http://a.tbcdn.cn/p/fp/2011a/html5.js"></script>
<script src="http://api.html5media.info/1.1.4/html5media.min.js"></script>
<script src="excanvas.js"></script>
<![endif]-->
<script type="text/javascript">
window.onload = function(){
var ctx = document.getElementByIdx_x_x_x("pic").getContext('2d');

//绘制白色半圆的代码如下：
ctx.beginPath();
ctx.arc(200,200,80,1.5*Math.PI,Math.PI/2,false);
ctx.fillStyle="white";
ctx.closePath();
ctx.fill();

//绘制黑色半圆的代码如下：
ctx.beginPath();
ctx.arc(200,200,80,Math.PI/2,1.5*Math.PI,false);
ctx.fillStyle="black";
ctx.closePath();
ctx.fill();

//绘制黑色小圆
ctx.beginPath();
ctx.arc(200,240,40,0,Math.PI*2,true);
ctx.fillStyle="black";
ctx.closePath();
ctx.fill();

//绘制白色小圆
ctx.beginPath();
ctx.arc(200,160,40,0,Math.PI*2,true);
ctx.fillStyle="white";
ctx.closePath();
ctx.fill();

//绘制白色小圆心
ctx.beginPath();
ctx.arc(200,160,5,0,Math.PI*2,true);
ctx.fillStyle="black";
ctx.closePath();
ctx.fill();

//绘制黑色小圆心
ctx.beginPath();
ctx.arc(200,240,5,0,Math.PI*2,true);
ctx.fillStyle="white";
ctx.closePath();
ctx.fill();

//绘制文字代码如下：
ctx.save();
ctx.fillStyle="black";
ctx.globalAlpha="0.4";
ctx.textAlign="center";
ctx.font="32px Arial";
ctx.shadowColor="rgba(0,0,0,0.4)";
ctx.shadowOffsetX=15;
ctx.shadowOffsetY=-10;
ctx.shadowBlur=2;
ctx.fillText('Hello Canavs',200,100);//IE不支持

ctx.restore();
}
</script>
</head>

<body>
<canvas id="pic" width="400" height="400" style="border:1px solid; background:#E1E1FF;"></canvas>
</body>
</html>

✦ ✦ ✦ ✦ ✦ ✦ ✦ ✦
